雙聯彈簧式安全閥
用途
雙聯彈簧式安全閥適用于工作溫度≤350℃的空氣、蒸汽、水等介質的設備和管路上，作為超壓保護裝置。雙聯彈簧式安全閥是在一個Y型接頭上裝上兩個同樣規格的A47H、A48Y型安全閥組成，雙聯彈簧式安全閥的公稱通徑是指Y型接頭進口通徑

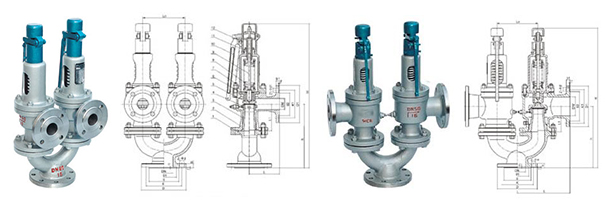

雙聯彈簧式安全閥
相應配對口徑
| A37型公稱通徑DN(mm) | 50 | 80 | 100 | 125 | 150 | |||
| 相應A47H型公稱通徑DN | 32 | 65 | 80 | 100 | 125 | |||
| A43型公稱通徑DN(mm) | 50 | 80 | 100 | 125 | 150 | |||
| 相應A47H型公稱通徑DN | 32 | 50 | 80 | 100 | 125 | |||
| A38型公稱通徑DN(mm) | 50 | 80 | 100 | 150 | ||||
| 相應A48H型公稱通徑DN | 32 | 50 | 65 | 100 | ||||
外形尺寸和連接尺寸
| 公稱通 DN(mm) | 尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| A 37 型 | |||||
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 140 | 310 | 205 | 65 | 2×50 |
| 100 | 160 | 355 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
| 公稱通徑 DN(mm) | 尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| A 43 型 | |||||
| 50 | 115 | 225 | 165 | 32 | 2×25 |
| 80 | 135 | 295 | 190 | 50 | 2×40 |
| 100 | 160 | 352 | 255 | 80 | 2×65 |
| 125 | 170 | 410 | 260 | 100 | 2×80 |
| 150 | 190 | 430 | 275 | 125 | 2×100 |
| 公稱通徑 DN(mm) | 尺 寸 Dimensions(mm) | ||||
| L | L1 | B | DN' | do | |
| A 38 型 | |||||
| 50 | 115 | 225 | 165 | 40 | 2×20 |
| 80 | 135 | 295 | 190 | 65 | 2×32 |
| 100 | 160 | 365 | 265 | 80 | 2×40 |
| 150 | 195 | 415 | 275 | 125 | 2×65 |
注：
1.本網頁的雙聯彈簧式安全閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
