內裝式安全閥
用途
上海賽泰閥門制造有限公司生產的YANA42F內裝式安全閥主要用于鐵路和汽車石油液化氣槽車或地面液化氣儲罐上，起超壓安全保護作用。
內裝式安全閥

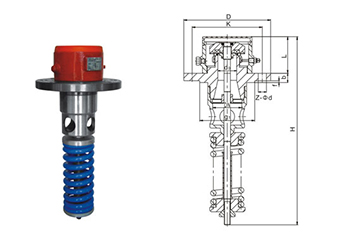

外形及連接尺寸
| 公稱通徑 Nominal diameter DN(mm) |
尺寸 Dimension(mm) | ||||||||
| L | D | D1 | D2 | D0 | b | f | Z-Φd | H ≈ | |
| 50 | 95 | 160 | 125 | 100 | 34 | 20 | 3 | 4-18 | 376 |
| 80 | 99 | 225 | 190 | 149 | 52 | 25 | 4.5 | 8-22 | 512 |
主要零部件材料
| NO. | 零件名稱Name of part | 材料 Materials |
| 1 | 閥瓣 Disc | 碳鋼 Carbon Steel |
| 2 | 密封圈 Sealing | 聚四氟乙烯 PTFE |
| 3 | 閥體 Body | 碳鋼 Carbon Steel |
| 4 | 閥桿 Stem | 1Cr18Ni9Ti |
| 5 | 閥座 Seat | 碳鋼 Carbon Steel |
| 6 | 支架 Yoke | 碳鋼 Carbon Steel |
注：
1.本網頁的內裝式安全閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
