內螺紋柱塞閥
安裝使用與維護
內螺紋柱塞閥出廠前均按ZBJ16006進行試驗，驗收，使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。內螺紋柱塞閥可在任意位置安裝，介質流動方向見閥體上箭頭所示。經過一段時間的使用密封環如有磨損及滲漏必須先將內螺紋柱塞閥關閉后，在將法蘭螺栓均勻的略加旋緊以至于下滲漏即可。同時更換時應防止柱塞和新裝密封環裂痕和碰傷。在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。

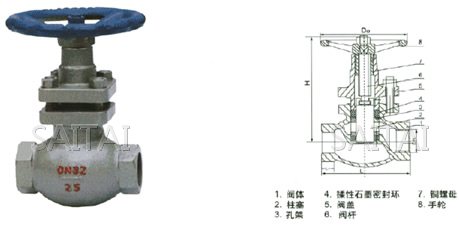

U11SM-16/25/40C/P內螺紋柱塞閥結構圖
主要結構尺寸
公稱通徑 DN（mm） |
主要結構尺寸及外形尺寸 | |||||||
| 閥體長度 L |
接頭長度 L1 |
接頭長度 S |
手輪直徑Do | 管螺紋G （寸） |
關閉高度 H |
開啟高度 H1 |
重量 （?K） |
|
| 15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
| 20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
| 25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
| 32 | 140 | 20 | 55 | 140 | 1 1/4 | 179 | 225 | 5.8 |
| 40 | 170 | 22 | 65 | 160 | 1 1/2 | 198 | 246 | 8.3 |
| 50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
主要性能規范
閥體材料 |
適用溫度 | 適用介質 | 壓力范圍 |
| 鑄鋼 | < 250℃ | 水、蒸汽、油品 | PN1.6～4.0MPa |
| 鑄鐵 | <180℃ | 水、蒸汽、油品 | PN1.6 |
| 不銹鋼 | < 200℃ | 硝酸、醋酸 | 通徑范圍 |
| 含鉬不銹鋼 | < 200℃ | 氫、氧、尿素等 | DN15～300mm |
試驗壓力
實驗項目 |
實驗介質 | 實驗壓力 |
| 壓強實驗 | 水 | 1.5PN |
| 高壓密封實驗 | 水 | 1.1PN |
| 低壓氣密封實驗 | 氣 | 0.5～0.7MPa |
注：
1.本網頁的內螺紋柱塞閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
