SOW型蝸殼式單級雙吸離心泵
SOW型蝸殼式單級雙吸離心泵（簡稱：SOW蝸殼式中開泵），系屬新型蝸殼式單級雙吸中開離心泵類產品。主要供輸送溫度不高于105°C的清水或理化性質類似于水的液體。SOW蝸殼式單級雙吸離心泵適用于自來水廠、泵站、電站、空調循環用水、采暖用熱水循環、工業供水系統、消防系統、船舶、煉油工業(一般性液體)等輸送液體的場合。
SOW型蝸殼式單級雙吸離心泵

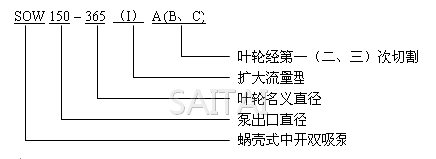

SOW蝸殼式中開泵型號意義
SOW蝸殼式中開泵型號意義
SOW蝸殼式中開泵的運行數據
出口直徑：DN=80～500mm
流量：50～4200 m3/h(額定點)
揚程：H＝7.6～160m(額定點)
許用工作壓力：2.5MPa
許用試驗壓力：3.75MPa
介質：清水或物理化學性質類似于清水的其它液體(固體顆?！?0mg/L)
溫度：≤105°C
水力：經優化設計三水力模型，不僅使泵具有優異的水力性能，并且沒有軸向力(理論上)這一困擾水泵特別是大型水泵運行的難題。泵體、泵蓋、葉輪經精密鑄造，過流表面光滑提高了泵的抗汽蝕性能和效率。
密封：根據輸送介質或用戶要求采用填料密封或機械密封，不受轉向限制。對于填料密封，有足夠的空間用于更換填料。
SOW蝸殼式單級雙吸離心泵的工作條件：
許用工作壓力為2.5MPa；即泵入口壓力+泵揚程≤2.5MPa。根據泵殼承受的最大壓力，泵體和泵蓋材質采用灰口鑄鐵(1.6MPa)、球墨鑄鐵(2.0MPa)、鑄鋼(2.5MPa)。在訂貨時敬請注明泵的承壓情況或材質。
介質：溫度≤105°C的清水或物理化學性質類似清水的其它液體(固體顆?！?0mg/L)。
軸承：
采用油脂潤滑的封閉式滾動軸承，維護簡單，運行時間長
配備恒定油位的油杯，也可用稀油潤滑
選用進口(SKF、NSK、NTN)高質量軸承，運行平穩，噪音低，使用壽命長。
SOW蝸殼式中開泵主要零件材質與結構
| 零件名稱 | 可供選擇的材料（可另選） |
| 軸 | 45、2Cr13(不銹鋼) |
| 泵體、泵蓋 | HT250、QT400-15（球墨鑄鐵）、ZG230-450 |
| 葉輪 | HT200、ZCuSn11(青銅)ZG1Cr18Ni9（不銹鋼） |
| 密封環 | HT250、QT400-15（球墨鑄鐵）ZCuSn11(青銅)、ZG1Cr18Ni9（不銹鋼） |

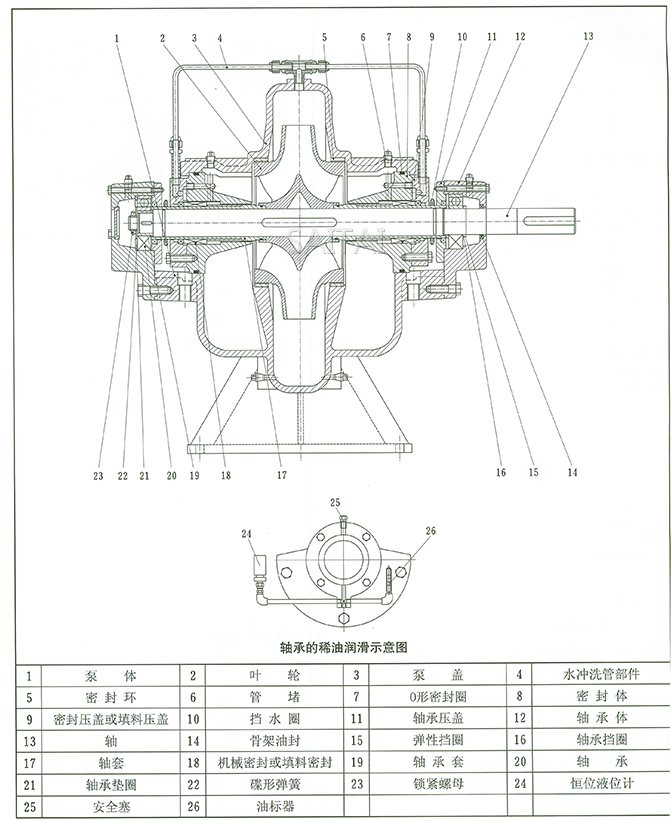

SOW蝸殼式中開泵結構圖
| 1 | 泵體 | 2 | 葉輪 | 3 | 泵蓋 | 4 | 水沖洗管部件 |
| 5 | 密封環 | 6 | 管堵 | 7 | O形密封圈 | 8 | 密封體 |
| 9 | 密封壓蓋或填料壓蓋 | 10 | 擋水圈 | 11 | 軸承壓蓋 | 12 | 軸承體 |
| 13 | 軸 | 14 | 骨架油封 | 15 | 彈性擋圈 | 16 | 軸承擋圈 |
| 17 | 軸套 | 18 | 機械密封或填料密封 | 19 | 軸承套 | 20 | 軸承 |
| 21 | 軸承墊圈 | 22 | 碟形彈簧 | 23 | 鎖緊螺母 | 24 | 恒位液位計 |
| 25 | 安全塞 | 26 | 油標器 |
結構緊湊、穩定性好。SOW蝸殼式單級雙吸離心泵為泵殼中開結構，進出口均在泵體上，檢修時只需吊出泵蓋，轉子部件便可移出進行檢修作業，而不需拆卸管路，十分方便。 根據需要電動機(驅動機)可以在左端也可在右端，方便現場安裝。結構上縮短轉子部件軸向尺寸，軸的鋼性更好，運行更穩定可靠。設有泵體密封環，而葉輪密封環為可選用件。密封環磨損后可以更換，減少了運行維護費用。
SOW蝸殼式中開泵主要零件材質
| 零件名稱 | 可供選擇的材料(可另選) |
| 軸 | 45、2Cr13(不銹鋼) |
| 泵體、泵蓋 | HT250、QT400-15(球墨鑄鐵)、ZG230-450 |
| 葉輪 | HT200、ZcuSn11(青銅)ZG1Cr18Ni9(不銹鋼) |
| 密封環 | HT250、QT400-15(球墨鑄鐵)、 ZcuSn11(青銅)ZG1Cr18Ni9(不銹鋼) |
SOW蝸殼式中開泵性能參數
| 型號 | 流量Q (m3/h) |
揚程H (m) |
轉速n (r/min) |
效率η (％) |
功率P(KW) | (NPSH) R (m) |
吸入口徑 Ds (mm) |
|
| 軸功率 | 電機功率 | |||||||
| 80-220(Ⅰ) | 82.8 | 13.8 | 1450 | 82 | 3.8 | 5.5 | 2.1 | 125 |
| 163.8 | 55 | 2900 | 82 | 29.98 | 37 | 5.1 | 125 | |
| 80-220 | 65.2 | 12.8 | 1450 | 81 | 2.8 | 4 | 2.2 | 125 |
| 133.6 | 51 | 2900 | 81 | 22.9 | 30 | 4 | 125 | |
| 80-280(Ⅰ) | 103.7 | 22.5 | 1450 | 78.5 | 8.1 | 11 | 2.8 | 125 |
| 207 | 90 | 2900 | 78.5 | 64.6 | 75 | 7.0 | 125 | |
| 80-280 | 85.3 | 20.7 | 1450 | 77 | 6.2 | 7.5 | 2.4 | 125 |
| 171 | 82.5 | 2900 | 77 | 49.9 | 75 | 7.0 | 125 | |
| 80-350(Ⅰ) | 113.4 | 38.8 | 1450 | 71.5 | 16.7 | 22 | 2.8 | 125 |
| 80-350 | 99 | 35.5 | 1450 | 73 | 13.1 | 15 | 3 | 125 |
| 100-260(Ⅰ) | 144 | 18.8 | 1450 | 82.5 | 8.9 | 11 | 2.9 | 150 |
| 288 | 75 | 2900 | 82.5 | 71.3 | 90 | 9 | 150 | |
| 100-260 | 122.4 | 17 | 1450 | 81.5 | 7 | 11 | 2.4 | 150 |
| 244.8 | 68 | 2900 | 81.5 | 55.6 | 75 | 8.6 | 150 | |
| 100-320(Ⅰ) | 184.7 | 31.2 | 1450 | 80 | 19.6 | 22 | 3.1 | 150 |
| 367.2 | 12.3 | 2900 | 80 | 153.8 | 200 | 13.7 | 150 | |
| 100-320 | 140.4 | 29.5 | 1450 | 78 | 14.1 | 18.5 | 2.7 | 150 |
| 282.6 | 119 | 2900 | 78 | 117.4 | 132 | 10.2 | 150 | |
| 100-400(Ⅰ) | 184.5 | 52 | 1450 | 73 | 35.8 | 45 | 3 | 150 |
| 100-400 | 162 | 52 | 1450 | 72 | 31.4 | 37 | 3.6 | 150 |
| 125-240(Ⅰ) | 273.6 | 14.8 | 1450 | 85.5 | 13 | 18.5 | 2.3 | 200 |
| 532.7 | 60 | 2900 | 85.5 | 101.8 | 132 | 9.9 | 200 | |
| 125-240 | 255.6 | 15.1 | 1450 | 84.5 | 12.4 | 15 | 2.7 | 200 |
| 471.6 | 60.5 | 2900 | 84.5 | 92 | 110 | 12.1 | 200 | |
| 125-300(Ⅰ) | 269 | 27 | 1450 | 84 | 23.6 | 30 | 2.4 | 200 |
| 534.6 | 108 | 2900 | 84 | 187.2 | 200 | 10.9 | 200 | |
| 125-300 | 241.2 | 25 | 1450 | 83 | 19.8 | 30 | 2.4 | 200 |
| 478.8 | 100 | 2900 | 83 | 157.1 | 200 | 10.9 | 200 | |
| 125-380(Ⅰ) | 309.6 | 47 | 1450 | 80 | 49.5 | 75 | 2.6 | 200 |
| 125-380 | 277.2 | 43 | 1450 | 79 | 41.1 | 55 | 2.9 | 200 |
| 125-480(Ⅰ) | 327.6 | 76 | 1450 | 80 | 84.8 | 110 | 2.8 | 200 |
| 125-480 | 293.4 | 69.5 | 1450 | 79 | 70.3 | 90 | 3.2 | 200 |
| 150-280(Ⅰ) | 442.8 | 21 | 1450 | 87 | 29.1 | 37 | 2.9 | 200 |
| 150-280 | 396 | 20.4 | 1450 | 86 | 25.6 | 30 | 3 | 200 |
| 150-350(Ⅰ) | 446.4 | 38 | 1450 | 85 | 54.3 | 75 | 3 | 200 |
| 150-350 | 406.8 | 35 | 1450 | 84 | 46.2 | 55 | 3 | 200 |
| 150-450(Ⅰ) | 514.8 | 66 | 1450 | 82 | 112.8 | 132 | 3.5 | 200 |
| 150-450 | 439.2 | 60 | 1450 | 81 | 88.6 | 110 | 3.9 | 200 |
| 150-570(Ⅰ) | 583.2 | 105 | 1450 | 80 | 208.5 | 250 | 4.2 | 200 |
| 150-570 | 536.4 | 90 | 1450 | 79 | 166.4 | 200 | 4.7 | 200250 |
| 200-340(Ⅰ) | 694.8 | 30 | 1450 | 87.5 | 64.9 | 75 | 3.8 | 250 |
| 200-340 | 637.2 | 28 | 1450 | 86.5 | 56.2 | 75 | 3 | 250 |
| 200-410(Ⅰ) | 709.2 | 52 | 1450 | 86.5 | 116.1 | 132 | 3.9 | 250 |
| 200-410 | 648 | 48 | 1450 | 85.5 | 99.1 | 110 | 3.5 | 250 |
| 200-530(Ⅰ) | 817.2 | 91 | 1450 | 83 | 244 | 280 | 4 | 250 |
| 200-530 | 734.4 | 81.7 | 1450 | 83 | 199.3 | 250 | 3.5 | 250 |
| 200-660(Ⅰ) | 792 | 150 | 1450 | 80 | 404.4 | 450 | 3.6 | 250 |
| 200-660 | 720 | 132.5 | 1450 | 79 | 328.9 | 400 | 3.4 | 250 |
| 250-390(Ⅰ) | 1051.2 | 39 | 1450 | 88 | 126.9 | 160 | 4.7 | 300 |
| 250-390 | 1029.6 | 37 | 1450 | 87 | 119.2 | 132 | 4.7 | 300 |
| 250-470(Ⅰ) | 1173.6 | 66 | 1450 | 87 | 242.5 | 280 | 4.5 | 300 |
| 250-470 | 1080 | 54.5 | 1450 | 84 | 190.8 | 220 | 4.1 | 300 |
| 250-610(Ⅰ) | 1242 | 116 | 1450 | 84 | 467.1 | 560 | 4.6 | 300 |
| 250-610 | 1044 | 104 | 1450 | 83 | 356.7 | 400 | 3.7 | 300 |
| 330-330(Ⅰ) | 1098 | 24.5 | 1450 | 86 | 85.2 | 110 | 5.3 | 350 |
| 330-300 | 936 | 23 | 1450 | 85 | 69 | 90 | 4.1 | 350 |
| 330-450(Ⅰ) | 1677.6 | 53 | 1450 | 88 | 275.2 | 315 | 7.1 | 400 |
| 330-450 | 1620 | 51.5 | 1450 | 87.5 | 259.6 | 315 | 6.9 | 400 |
| 300-550(Ⅰ) | 1764 | 94 | 1450 | 86 | 519.7 | 630 | 5.7 | 400 |
| 300-550 | 1548 | 80 | 1450 | 84.5 | 399.1 | 450 | 5.15 | 400 |
| 300-710(Ⅰ) | 1836 | 160 | 1450 | 85 | 941.2 | 1120 | 4.95 | 400 |
| 300-710 | 1688.4 | 139 | 1450 | 83.5 | 769.4 | 900 | 5.15 | 400 |
| 350-370(Ⅰ) | 1731.6 | 32 | 1450 | 86.5 | 174.5 | 200 | 3.05 | 400 |
| 350-380 | 1422 | 31 | 1450 | 85.5 | 140.4 | 160 | 6.2 | 400 |
| 350-440(Ⅰ) | 2743.2 | 43.5 | 1450 | 87.5 | 371.4 | 450 | 12.2 | 400 |
| 350-440 | 2232 | 42.5 | 1450 | 86.5 | 298.6 | 355 | 9 | 400 |
| 350-520(Ⅰ) | 2610 | 70 | 1450 | 88.5 | 562.2 | 630 | 10.7 | 400 |
| 350-520 | 2448 | 67 | 1450 | 88 | 507.6 | 630 | 9.9 | 400 |
| 350-640(Ⅰ) | 2196 | 125 | 1450 | 85 | 879 | 1000 | 7 | 450 |
| 400-550(Ⅰ) | 2628 | 86 | 1450 | 85 | 724 | 800 | 7 | 500 |
| 400-550 | 2196 | 63.5 | 1450 | 86 | 442 | 500 | 5.6 | 500 |
| 400-600(Ⅰ) | 3150 | 113 | 1450 | 86 | 1127 | 1250 | 7.5 | 500 |
| 400-600 | 2484 | 90 | 1450 | 86 | 708 | 800 | 6.8 | 500 |
| 500-520(Ⅰ) | 3240 | 25 | 960 | 87 | 260 | 315 | 5 | 600 |
| 500-520 | 2770 | 22 | 960 | 86 | 200 | 220 | 4 | 600 |
| 500-650(Ⅰ) | 3450 | 42 | 960 | 88.5 | 460 | 500 | 5.5 | 600 |
| 500-650 | 3000 | 35 | 960 | 87 | 315 | 355 | 5 | 600 |
| 500-710(Ⅰ) | 3900 | 65 | 960 | 88.5 | 800 | 900 | 5.3 | 600 |
| 500-710 | 3000 | 50 | 960 | 87 | 465 | 560 | 5.5 | 600 |
| 500-800(Ⅰ) | 3600 | 80 | 960 | 89 | 1040 | 1120 | 7 | 600 |
| 500-800 | 3300 | 62 | 960 | 88 | 700 | 800 | 5 | 600 |
| 500-860(Ⅰ) | 4200 | 112 | 960 | 89 | 1450 | 1600 | 6.8 | 600 |
| 500-860 | 3600 | 90 | 960 | 88.5 | 1020 | 1120 | 5.5 | 600 |
| 600-540-A | 4680 | 24 | 960 | 87 | 365 | 400 | 6 | 700 |
| 600-540-B | 3960 | 20 | 960 | 85 | 260 | 280 | 6 | 700 |
| 600-620-A | 4680 | 39 | 960 | 88 | 580 | 630 | 8 | 700 |
| 600-620-B | 3700 | 33 | 960 | 87 | 400 | 450 | 6 | 700 |
| 600-710-A | 4620 | 58 | 960 | 89 | 819 | 900 | 5.8 | 700 |
| 600-710-B | 3600 | 54 | 960 | 88 | 600 | 710 | 5 | 700 |
| 600-830-A | 5500 | 84 | 960 | 89 | 1412 | 1600 | 8.8 | 700 |
| 600-830-B | 4320 | 66 | 960 | 88 | 920 | 1000 | 5.8 | 700 |
| 700-590-A | 6500 | 31 | 960 | 87 | 630 | 710 | 8 | 800 |
| 700-590-B | 5000 | 24 | 960 | 87 | 380 | 400 | 8 | 800 |
| 700-710-A | 6480 | 44 | 960 | 87 | 880 | 1000 | 7.8 | 800 |
| 700-710-B | 5680 | 40 | 960 | 86 | 700 | 800 | 8.5 | 800 |
| 700-820-A | 7400 | 80 | 960 | 89 | 1800 | 2000 | 8.5 | 800 |
| 700-820-B | 5400 | 60 | 960 | 88 | 1020 | 1120 | 6.5 | 800 |
| 800-740-A | 9000 | 26 | 721 | 87 | 780 | 900 | 6.8 | 900 |
| 800-740-B | 7200 | 22 | 725 | 86 | 510 | 560 | 6 | 900 |
| 800-840-A | 9000 | 46 | 725 | 88 | 1300 | 1400 | 6 | 900 |
| 800-800-B | 7560 | 43 | 725 | 87 | 1050 | 1120 | 6 | 900 |
| 800-970-A | 9700 | 62 | 725 | 89 | 1860 | 2000 | 6 | 900 |
| 800-970-B | 7920 | 52 | 725 | 89 | 1300 | 1400 | 5.8 | 900 |
| 900-1050-A | 13680 | 56.5 | 590 | 92 | 2287 | 2500 | 6.2 | 1000 |
| 250-800 | 1296 | 216 | 1485 | 83 | 929 | 1120 | 4.5 | 300 |
| 400-675 | 2232 | 69.2 | 985 | 88 | 478 | 560 | 3.7 | 500 |
| 400-900 | 2880 | 135 | 985 | 88 | 1204 | 1400 | 6.5 | 500 |
| 600-670 | 6480 | 40 | 980 | 89.5 | 789 | 900 | 7.6 | 700 |
| 800-670 | 6480 | 14.5 | 590 | 87.5 | 292 | 355 | 3.6 | 900 |
| 900-970 | 12200 | 33 | 590 | 90.5 | 1213 | 1400 | 5.8 | 1000 |
| 1000-1170 | 16236 | 31.1 | 490 | 92 | 1496 | 1600 | 5.4 | 1200 |

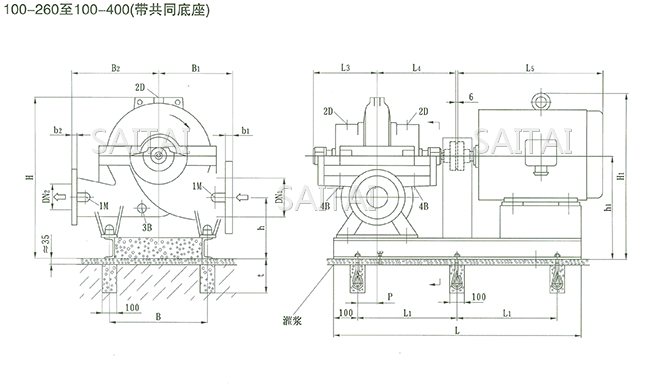

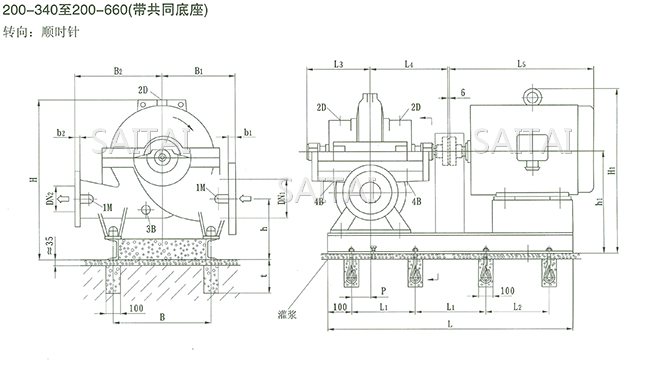

SOW中開泵（100-260 ~ 100-400）安裝尺寸
SOW中開泵（100-260 ~ 100-400）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 100-260 | 150 | 100 | 28 | 24 | 330 | 330 | 415 | 760 | 300 | 210 | 20 |
| 100-320 | 225 | 25 | |||||||||
| 100-400 | 370 | 370 | 245 | 30 | |||||||
SOW中開泵（125-240 ~ 125-480）安裝尺寸
SOW中開泵（125-240 ~ 125-480）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 125-240 | 200 | 125 | 30 | 26 | 370 | 370 | 515 | 825 | 366 | 250 | 35 |
| 125-300 | 275 | 40 | |||||||||
| 125-380 | 300 | 45 | |||||||||
| 125-480 | 450 | 450 | 335 | 55 | |||||||

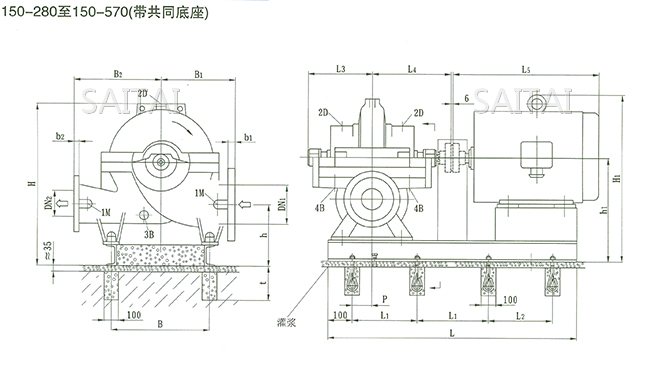

SOW中開泵（150-280 ~ 150-570）安裝尺寸
SOW中開泵（150-280 ~ 150-570）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 150-280 | 200 | 150 | 30 | 28 | 400 | 4020 | 515 | 1050 | 366 | 347 | 50 |
| 150-350 | 359 | 50 | |||||||||
| 150-450 | 450 | 450 | 590 | 399 | 436 | 75 | |||||
| 150-570 | 600 | 600 | 646 | 90 | |||||||
SOW中開泵（200-340 ~ 200-660）安裝尺寸
SOW中開泵（200-340 ~ 200-660）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 200-340 | 250 | 200 | 32 | 30 | 450 | 450 | 590 | 1050 | 399 | 450 | 80 |
| 200-410 | 500 | 500 | 517 | 95 | |||||||
| 200-530 | 600 | 655 | 464 | 840 | 115 | ||||||
| 200-660 | 650 | 550 | 990 | 140 | |||||||

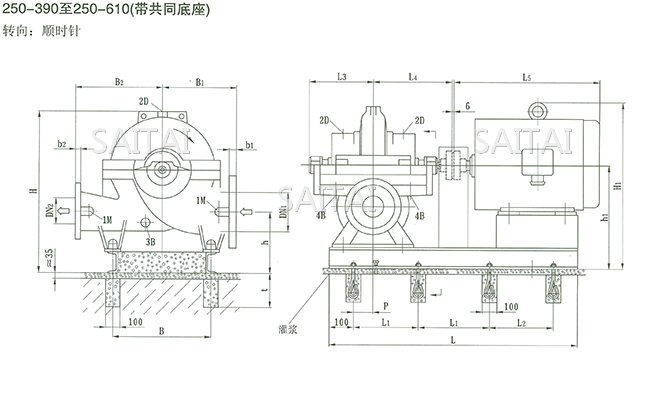

SOW中開泵（250-390 ~ 250-610）安裝尺寸
SOW中開泵（250-390 ~ 250-610）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 250-390 | 300 | 250 | 36 | 32 | 500 | 500 | 655 | 1275 | 464 | 665 | 125 |
| 250-470 | 550 | 550 | 730 | 515 | 830 | 145 | |||||
| 250-610 | 650 | 1215 | 180 | ||||||||

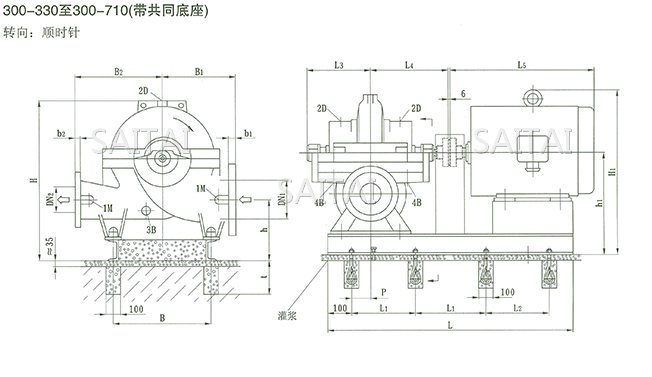

SSOW中開泵（300-330 ~ 300-710）安裝尺寸
SOW中開泵（300-330 ~ 300-710）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 300-330 | 350 | 300 | 40 | 36 | 550 | 500 | 655 | 1430 | 464 | 630 | 100 |
| 300-450 | 400 | 44 | 36 | 650 | 550 | 730 | 515 | 905 | 190 | ||
| 300-550 | 700 | 650 | 810 | 585 | 1425 | 225 | |||||
| 300-710 | 750 | 1690 | 275 | ||||||||
SOW中開泵（350-380 ~ 350-640）安裝尺寸
SOW中開泵（350-380 ~ 350-640）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量 | ||||||||
| DN1 | DN2 | b1 | b2 | B1 | B2 | L4 | H≤ | L3 | 泵 | 含水量 | |
| 350-380 | 400 | 350 | 44 | 40 | 650 | 550 | 730 | 1415 | 515 | 865 | 160 |
| 350-440 | 400 | 44 | 750 | 650 | 810 | 585 | 1285 | 240 | |||
| 350-520 | 400 | 44 | 700 | 1395 | 290 | ||||||
| 350-640 | 400 | 44 | 740 | 670 | 910 | 1550 | 710 | 1753 | 324 | ||

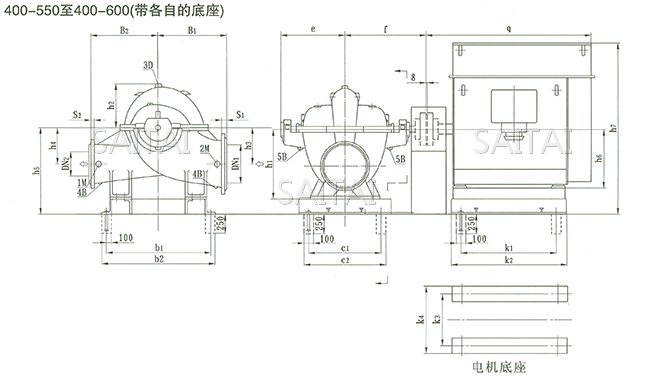

SOW中開泵（400-550 ~ 400-600）安裝尺寸
SOW中開泵（400-550 ~ 400-600）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量kg | |||||||||||||||||
| DN1 | DN2 | S1 | S2 | B1 | B2 | e | f | h1 | h2 | h3 | h4 | l1 | l2 | l3 | b1 | b2 | b3 | b4 | ||
| 400-550 | 500 | 400 | 42 | 38 | 800 | 750 | 585 | 950 | 900 | 613 | 425 | 545 | 650 | 650 | 1110 | 400 | 400 | 250 | 250 | 1800 |
| 400-600 | 800 | 750 | 900 | 1115 | 900 | 557 | 425 | 500 | 650 | 650 | 1110 | 400 | 400 | 250 | 250 | 1950 | ||||

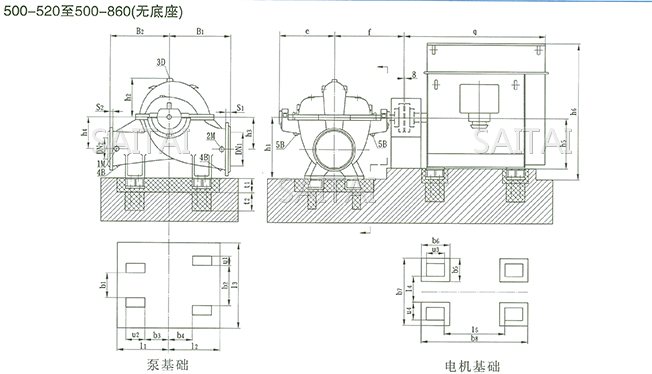

SOW中開泵（500-520 ~ 500-860）安裝尺寸
SOW中開泵（500-520 ~ 500-860）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 重量kg | |||||||||||||||||
| DN1 | DN2 | S1 | S2 | B1 | B2 | e | f | h1 | h2 | h3 | h4 | l1 | l2 | l3 | b1 | b2 | b3 | b4 | ||
| 500-520 | 600 | 500 | 48 | 42 | 850 | 550 | 820 | 1025 | 900 | 560 | 475 | 475 | 460 | 610 | 1440 | 700 | 1000 | 140 | 290 | 1528 |
| 500-650 | 850 | 800 | 900 | 1115 | 920 | 600 | 495 | 495 | 660 | 660 | 1440 | 700 | 1000 | 340 | 340 | 2301 | ||||
| 500-710 | 1050 | 850 | 855 | 1085 | 1000 | 620 | 550 | 620 | 710 | 810 | 1540 | 700 | 1100 | 390 | 490 | 2967 | ||||
| 500-800 | 1000 | 900 | 900 | 1175 | 1050 | 660 | 600 | 600 | 760 | 860 | 1540 | 725 | 1100 | 440 | 540 | 3483 | ||||
| 500-860 | 1050 | 950 | 920 | 1210 | 1100 | 710 | 650 | 650 | 810 | 900 | 1440 | 750 | 1000 | 490 | 590 | 4659 | ||||
SOW中開泵（400-550 ~ 400-600）安裝尺寸
SOW中開泵（400-550 ~ 400-600）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 底座尺寸 | 泵重量kg | ||||||||||||||
| DN1 | DN2 | S1 | S2 | B1 | B2 | e | f | h1 | h2 | h3 | h4 | h5 | b1 | b2 | c1 | c2 | ||
| 400-550 | 500 | 400 | 42 | 38 | 800 | 750 | 585 | 810 | 900 | 613 | 425 | 545 | 1100 | 1180 | 1260 | 810 | 1110 | 1600 |
| 400-600 | 800 | 750 | 900 | 1115 | 900 | 557 | 425 | 500 | 1100 | 1180 | 1260 | 810 | 1110 | 2100 | ||||

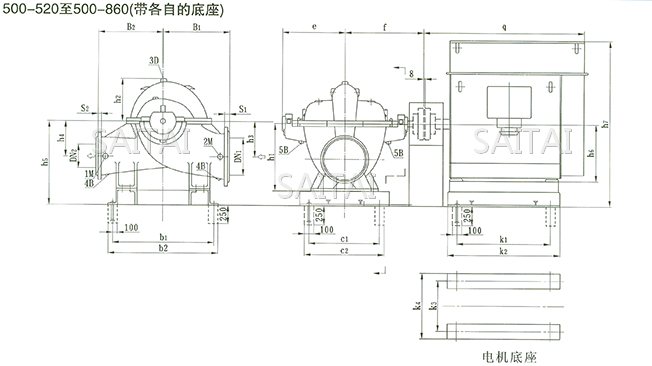

SOW中開泵（500-520 ~ 500-860）安裝尺寸
SOW中開泵（500-520 ~ 500-860）安裝尺寸
| 泵型號 | 法蘭尺寸 | 泵尺寸 | 底座尺寸 | 泵重量kg | ||||||||||||||
| DN1 | DN2 | S1 | S2 | B1 | B2 | e | f | h1 | h2 | h3 | h4 | h5 | b1 | b2 | c1 | c2 | ||
| 500-520 | 600 | 500 | 48 | 42 | 850 | 550 | 820 | 1025 | 900 | 560 | 475 | 475 | 1100 | 1220 | 1300 | 850 | 1150 | 1528 |
| 500-650 | 850 | 800 | 900 | 1115 | 920 | 600 | 495 | 495 | 1130 | 1320 | 1400 | 850 | 1150 | 2301 | ||||
| 500-710 | 1050 | 850 | 850 | 1085 | 1000 | 620 | 550 | 620 | 1210 | 1620 | 1700 | 950 | 1250 | 2967 | ||||
| 500-800 | 1050 | 900 | 900 | 1125 | 1050 | 660 | 600 | 600 | 1260 | 1720 | 1800 | 950 | 1250 | 3484 | ||||
| 500-860 | 1050 | 950 | 920 | 1210 | 1100 | 710 | 650 | 650 | 1310 | 1820 | 1900 | 850 | 1150 | 4659 | ||||
注：
1.本網頁的SOW型蝸殼式單級雙吸離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
SOW型蝸殼式單級雙吸離心泵相關產品
返回至本系列目錄：中開泵
上一頁：S、SH型單級雙吸離心泵
