明桿軟密封閘閥
明桿軟密封閘閥產品概述：
明桿彈性座封閘閥，除具有彈性座封閘閥的優(yōu)點之外,并可以較直觀閥門開度,啟閉迅速可靠,故常應用消防及工業(yè)系統.一般安裝于距地面較高位置.
明桿軟密封閘閥
明桿軟密封閘閥外形尺寸圖1
明桿軟密封閘閥外形尺寸圖2
明桿軟密封閘閥主要連接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
| Hmin（全開） | 322 | 332 | 350 | 420 | 581 | 581 | 736 | 882 | 1009 | 1300 | 1380 |
| Hmax(全開) | 374 | 398 | 429 | 524 | 721 | 736 | 942 | 1013 | 1117 | 1655 | 1805 |
軟密封閘閥的主要零件材料：

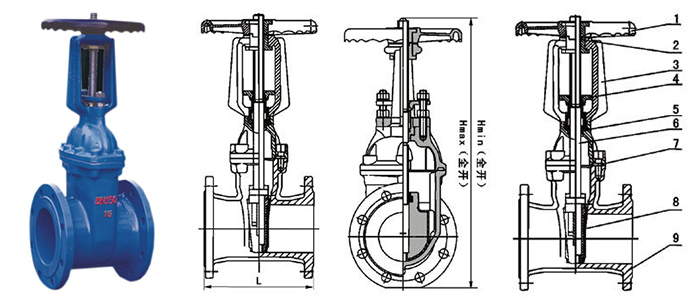

明桿軟密封閘閥總裝圖
| 序 號 | 名 稱 | 材 料 |
| 1 | 手 輪 | 可鍛鑄鐵 |
| 2 | 閥桿螺母 | 銅合金 |
| 3 | 支 架 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
| 4 | 壓 蓋 | 球墨鑄鐵、鑄鋼 |
| 5 | 密封圈 | 丁腈橡膠、三元乙丙 |
| 6 | 閥 桿 | 不銹鋼 |
| 7 | 中口墊 | 丁腈橡膠、三元乙丙 |
| 8 | 閘 板 | 球墨鑄鐵＋三元乙丙或丁腈橡膠 |
| 9 | 閥 體 | 灰鑄鐵、球墨鑄鐵、鑄鋼 |
明桿軟密封閘閥技術參數：
- 公稱壓力：1.0Mpa、2.5Mpa
- 公稱通徑：50-400mm
- 試驗標準：GB13927 AP1598
- 法蘭標準：GB/T 17241.6 GB9113
- 工作溫度：0-80℃
- 適用介質：水、油、氣
注：
1.本網頁的明桿軟密封閘閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
