ZAJV電子式電動V型調節球閥
產品特點：
ZAJV電子式電動V型調節球閥(電動調節閥)，配用YHR系列電動執行機構，無需另配伺服放大器，有輸入控制信號（4-20mADC或1-5ADC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維切斷，防止卡死。具有流通能 力，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型、三通連接外的大部分場合，是替代進口產品的較佳產品，特別適用于泥漿和含有纖 維性介質，以及含有微小固體懸浮物介質的調節。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。

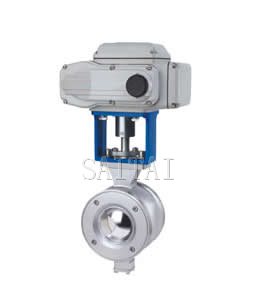

產品簡圖
ZAJV電子式電動V型調節球閥
ZAJV電子式電動V型調節球閥 技術參數和性能指標
公稱通徑25-300mm
公稱壓力PN1.6, 4.0, 6.4Mpa
連接形式法蘭式按JB/T79.2-94凸凹法蘭或按JB/78-5P對夾式法蘭連接
材料WCB ZG1Gr18Ni9Ti CF3M
填料V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉編織填料，耐高溫碳纖維
填料溫度常溫：-20℃~+120℃ 散熱：+200℃~+450℃
閥芯形式V形缺口半球體
流量特性等百分比特性。
球體閥桿2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金屬閥座材料
與閥桿材料相同，密封堆焊鈷鉻硬質合金
非金屬閥材料，增強聚四氟乙烯
執行機構
PSQ系列
YHR
3810系列角行程執行機構
3810系列防爆機構
ZAJV電子式電動V型調節球閥 結構
ZAJV電子式電動V型調節球閥結構圖
ZAJV電子式電動V型調節球閥 訂貨須知
1.產品型號與名稱
2.公稱通徑DN(mm)
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力（壓差）
9.電源電壓和控制信號 10.其它特殊要求
ZAJV電子式電動V型調節球閥 規格參數表
公稱通徑DN |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 流量系數（Kv） | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
| 動作范圍 | 0-90° | |||||||||||
| 允許壓差△P | 小于公稱壓力（1.6MPa） | |||||||||||
| 泄漏量Q | 按API598標準測試 無泄漏 | |||||||||||
| 環境溫度℃ | -20~60℃ | |||||||||||
| 基本誤差 | ±2 | |||||||||||
| 回差 | ±2 | |||||||||||
| 死區 | ?Q1 | |||||||||||
| 可調范圍 | 250:1 | |||||||||||
| 配用執行機構 | PSQ101, 3810RSA-05DTR-05~10 | PSQ201381RSC-30DTR-20～30 | PSQ3013810RSC-50 DTR-40 | PSQ701DTR-60 | ||||||||
ZAJV電子式電動V型調節球閥 外形尺寸
公稱通徑DN |
L | DTR | H2 | D1 | Z-d | |
| H1 | L1 | |||||
| 25 | 102 | 277 | 208 | 60 | 85 | 4-14 |
| 32 | 102 | 295 | 208 | 65 | 100 | 4-18 |
| 40 | 114 | 305 | 208 | 75 | 110 | 4-18 |
| 50 | 124 | 364 | 208 | 95 | 125 | 4-18 |
| 65 | 143 | 379 | 208 | 105 | 145 | 4-18 |
| 80 | 165 | 389 | 256 | 120 | 160 | 8-18 |
| 100 | 194 | 402 | 256 | 140 | 180 | 8-18 |
| 125 | 213 | 426 | 256 | 165 | 210 | 8-18 |
| 150 | 229 | 445 | 256 | 185 | 240 | 8-23 |
| 200 | 243 | 465 | 256 | 205 | 295 | 12-23 |
| 250 | 297 | 610 | 346 | 240 | 355 | 12-25 |
| 300 | 338 | 660 | 346 | 290 | 410 | 12-25 |
ZAJV電子式電動V型調節球閥 型號編制說明
Z |
D | J | V | 9 | 11 | F | 16 | P | G |
| 自控閥門 | 執行機構類型 | 位移特征 | 閥門代號 | 傳動形式 | 連接形式 | 密封面材料 | 公稱壓力 | 閥體材質 | 溫度類型 |
| D：表示PS系列 | J：表示角行程 | Q：表示球閥 | 9：表示電動 | 41：表示法蘭 | F：表示四氟乙烯 | 16：表示1.6MPa | C：表示碳鋼 | G：表示中溫型常溫省略 | |
| R：表示3810系列 | D：表示碟閥 | 6：表示氣動 | 11：表示絲扣 | H：表示金屬硬密封 | 25：表示2.5MPa | P：表示不銹鋼 | |||
| A：表示YHR系列 | V：表示V形球閥 | 71：表示對夾式 | 40：表示4.0Mpa | ||||||
| 64：表示6.4MPa |
注：
1.本網頁的ZAJV電子式電動V型調節球閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
