EDRV動態平衡電動調節閥
產品概述
動態平衡電動調節閥是區別與傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。如下圖所示，在系統符合波動較大的流量系統中，當系統壓力變化時，動態平衡電動調節閥的二段的壓差（P1-P3）也隨之變化。1、當進口壓力P1升高時，（P1-P2）增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，（P1-P2）間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能；2、當電動執行器接收控制信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化，。由于不管系統壓差（P1-P3）如何變化，P2、P3鍵的壓差（P2-P3）式中不變，因此對應于任意開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。
產品簡圖與流量特性
EDRV動態平衡電動調節閥
EDRV動態平衡電動調節閥結構圖
動態平衡電動調節閥流量特性曲線圖1
動態平衡電動調節閥流量（開度）-壓差曲線圖2
材質
閥體 |
球墨鑄鐵 | 電動執行器外殼 | 鋁合金 |
| 閥套 | 不銹鋼 | 閥芯 | 黃銅 |
電動執行器技術參數
產品編號 |
工作電壓 | 力矩 | 功率 | 輸入信號 | 輸出信號 | 環境溫度 | 防水性 | 重量 |
| 9012465 | 230VAC 24VAC |
50N.M | 100W | 0-10VAC 4-20mA 1-5VDC |
0-10VDC 4-20mA |
-10-60℃ | IP65 | 2.8kg |
| 9012466 | 230VAC 24VAC |
100N.M | 23W | 0-10VAC 4-20mA 1-5VDC |
0-10VDC 4-20mA |
-10-60℃ | IP65 | 3.9kg |
接線圖

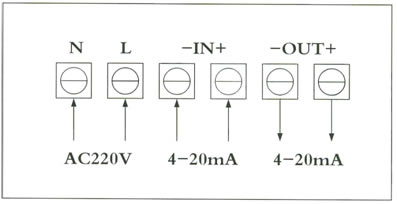

動態平衡電動調節閥接線圖
技術參數
產品編號 |
閥門形式 | 型號 | 規格 | 壓差范圍 | 流量范圍 | 工作壓力 | 流量誤差 | 流體溫度 |
| 9099508 | 二通 | EDRV1 | DN25 | 30-300 | 0.2-2.9 | PN16 | 5 | 0-100℃ |
| 9099510 | EDRV2 | DN32 | 30-300 | 0.5-4.7 | ||||
| 9099512 | EDRV3 | DN40 | 30-300 | 1-7.7 | ||||
| 9099550 | EDRV4 | DN50 | 30-300 | 2-12.1 | ||||
| 9099551 | EDRV5 | DN65 | 30-300 | 3-20.4 | ||||
| 9099552 | EDRV6 | DN80 | 30-300 | 5-30.8 | ||||
| 9099553 | EDRV7 | DN100 | 30-300 | 10-45.3 | ||||
| 9099554 | EDRV8 | DN125 | 30-300 | 15-70.7 | ||||
| 9099555 | EDRV9 | DN150 | 30-300 | 20-101.8 | ||||
| 9099556 | EDRV10 | DN150 | 40-400 | 30-110 |
尺寸參數
產品編號 |
閥門形式 | 型號 | 規格 | 外形尺寸（mm） | ||
| 長（L） | 中軸線下高（H2） | 中軸線上高（H1） | ||||
| 9099508 | 二通 | EDRV1 | DN25 | 160 | 70 | 265 |
| 9099510 | EDRV2 | DN32 | 180 | 110 | 275 | |
| 9099512 | EDRV3 | DN40 | 200 | 110 | 285 | |
| 9099550 | EDRV4 | DN50 | 230 | 120 | 290 | |
| 9099551 | EDRV5 | DN65 | 290 | 124 | 339 | |
| 9099552 | EDRV6 | DN80 | 310 | 150 | 348 | |
| 9099553 | EDRV7 | DN100 | 350 | 158 | 357 | |
| 9099554 | EDRV8 | DN125 | 400 | 193 | 379 | |
| 9099555 | EDRV9 | DN150 | 480 | 193 | 379 | |
| 9099556 | EDRV10 | DN150 | 480 | 193 | 379 | |
注：
1.本網頁的EDRV動態平衡電動調節閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
