活塞可調式減壓穩壓閥
產品概述
H104X活塞可調式減壓穩壓閥(水力控制閥)是用于安裝在高層建筑給排水系統管道上，經進口壓力減至某一需要的出口壓力的特種閥門。H104X活塞可調式減壓穩壓閥是依靠本身能量使出口壓力保持穩定在設定值，即出口壓力不因進口壓力及流量的變化而變化，并且H104X活塞可調式減壓穩壓閥控制系統的進口處裝有一個自清潔濾網，利用流體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。上海賽泰泵閥有限公司生產的H104X活塞可調式減壓穩壓閥系統動作平穩、強度高、使用壽命長。活塞式適用于大于450口徑的閥門。
活塞可調式減壓穩壓閥
活塞可調式減壓穩壓閥結構圖1、小球閥 2、導閥 3、針閥 4、過濾器 5、小球閥

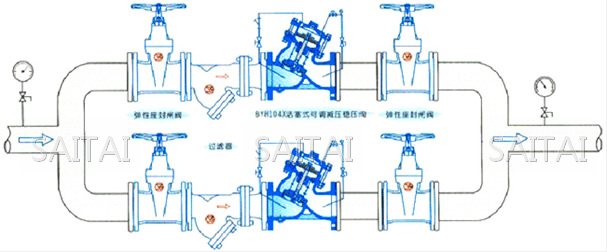

典型安裝圖
活塞可調式減壓穩壓閥典型安裝示意圖
主要外形尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 |
| L | 205 | 216 | 250 | 320 | 365 | 415 | 500 | 605 | 698 | 787 | 914 | 978 | 978 | 1150 | 1300 | 1450 | 1650 | 1800 | 2000 | 2350 |
| H | 293 | 328 | 364 | 418 | 481 | 543 | 673 | 729 | 927 | 957 | 1188 | 1218 | 1600 | 1800 | 2000 | 2300 | 2600 | 2700 | 2860 | 3200 |
注：
1.本網頁的活塞可調式減壓穩壓閥結構、結構圖、尺寸、參數等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
