GDL型多級管道離心泵
GDL型多級管道離心泵(簡稱：GDL管道泵)，系屬新型的立式多級離心泵產品，GDL型多級管道離心泵是上海賽泰水泵在國內外優秀泵型之基礎上結合用戶的使用要求及消防有關標準，并根據JB/TQ6435-92標準設計制造的新一代產品。 本型泵采用立式節段式外加不銹鋼殼體結構，使得泵的進出口位于同一水平線上且口徑相同，能像閥門一樣安裝于管路之中，它同時集中了多級泵之高壓，立式泵之占地面積小及管道泵之安裝方便的優點，同時由于采用了優秀的水力模型，所以還具有高效節能，運行平穩等優點，且軸封采用耐磨機械密封，無泄漏使用壽命長。 為了能更好地滿足用戶的要求，本單位還開發了出水口位于上部的GDLS型，其進出口可以不同的相對位置（0°、90°、180°）安裝，使用極為方便。
GDL型多級管道離心泵
為了使用用戶能更加安全、可靠的使用該型泵，本單位特別研制了便拆式結構型，它除擁有GDL、GDLS的一切優點外，更為您更換機械密封等易損件提供了更加方便、快捷、省力的途徑，使本型泵更無憂運行與維護。
GDL管道泵應用范圍
本型泵主要適用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
GDL管道泵工作條件
1、 本型泵可輸送清水或物理化學性質類似于清水的液體；
2、 液體溫度：-15℃~+120℃；
3、 工作壓力：最大工作壓力＜2.5Mpa,即系統壓力=入口壓力+閉閥工作時的壓力＜2.5Mpa；
4、 周圍環境的溫度應低于40℃，相對濕度不超過95%；
5、 輸送含腐蝕性介質及熱液體時，請于訂貨時提出，以便采用特殊材質滿足使用要求。

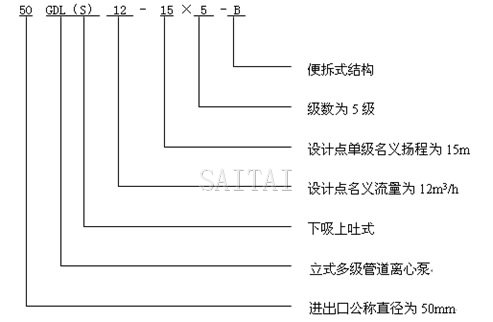

GDL管道泵型號意義
CQB-F氟塑料磁力泵型號意義

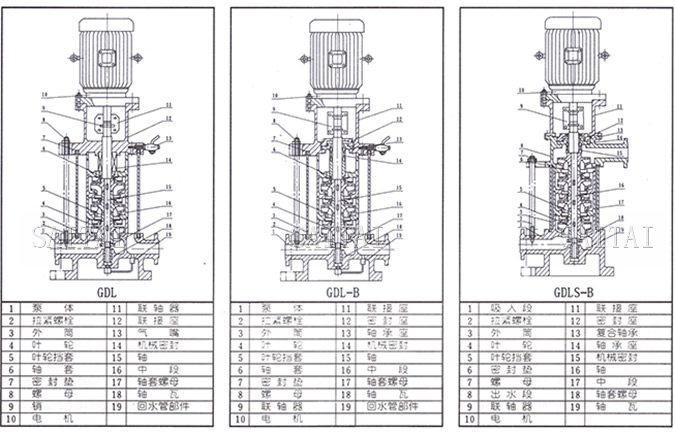

GDL管道泵結構簡圖
GDL管道泵結構簡圖
GDL管道泵的性能參數
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 功率KW | 汽蝕余量m | 進出口徑mm | 高度H mm | 重量 kg | 高度h1mm | ||
| m3/h | L/S | m | % | r/min | 軸功率 | 電機功率 | ||||||
| 25GDL2-12×3 | 1.4 2 2.4 | 0.39 0.56 0.67 | 38 36 33 | 23 30 32 | 2900 | 0.63 0.65 0.67 | 1.1 | 1.4 1.7 1.8 | 25 | 606 | 58 | 125 |
| 25GDL2-12×4 | 1.4 2 2.4 | 0.39 0.56 0.67 | 50 48 44 | 23 30 32 | 2900 | 0.83 0.87 0.90 | 1.1 | 1.4 1.7 1.8 | 25 | 646 | 62 | 165 |
| 25GDL2-12×5 | 1.4 2 2.4 | 0.39 0.56 0.67 | 63 60 55 | 23 30 32 | 2900 | 1.04 1.09 1.12 | 1.5 | 1.4 1.7 1.8 | 25 | 711 | 68 | 205 |
| 25GDL2-12×6 | 1.4 2 2.4 | 0.39 0.56 0.67 | 76 72 66 | 23 30 32 | 2900 | 1.26 1.30 1.35 | 1.5 | 1.4 1.7 1.8 | 25 | 751 | 72 | 245 |
| 25GDL2-12×7 | 1.4 2 2.4 | 0.39 0.56 0.67 | 88 84 77 | 23 30 32 | 2900 | 1.46 1.52 1.57 | 2.2 | 1.4 1.7 1.8 | 25 | 816 | 78 | 285 |
| 25GDL2-12×8 | 1.4 2 2.4 | 0.39 0.56 0.67 | 101 96 88 | 23 30 32 | 2900 | 1.63 1.74 1.80 | 2.2 | 1.4 1.7 1.8 | 25 | 856 | 82 | 325 |
| 25GDL2-12×9 | 1.4 2 2.4 | 0.39 0.56 0.67 | 114 108 99 | 23 30 32 | 2900 | 1.89 1.96 2.02 | 2.2 | 1.4 1.7 1.8 | 25 | 896 | 86 | 365 |
| 25GDL2-12×10 | 1.4 2 2.4 | 0.39 0.56 0.67 | 126 120 110 | 23 30 32 | 2900 | 2.01 2.17 2.24 | 3 | 1.4 1.7 1.8 | 25 | 981 | 98 | 405 |
| 25GDL2-12×11 | 1.4 2 2.4 | 0.39 0.56 0.67 | 139 132 121 | 23 30 32 | 2900 | 2.31 2.39 2.47 | 3 | 1.4 1.7 1.8 | 25 | 1021 | 102 | 445 |
| 25GDL2-12×12 | 1.4 2 2.4 | 0.39 0.56 0.67 | 152 144 132 | 23 30 32 | 2900 | 2.52 2.61 2.70 | 3 | 1.4 1.7 1.8 | 25 | 1061 | 106 | 485 |
| 25GDL4-11×3 | 2.8 4 4.8 | 0.78 1.11 1.33 | 36 33 28.5 | 32 40 41 | 2900 | 0.86 0.90 0.91 | 1.1 | 1.4 1.7 1.8 | 25 | 606 | 58 | 125 |
| 25GDL4-11×4 | 2.8 4 4.8 | 0.78 1.11 1.33 | 48 44 38 | 32 40 41 | 2900 | 1.14 1.20 1.21 | 1.5 | 1.4 1.7 1.8 | 25 | 671 | 65 | 165 |
| 25GDL4-11×5 | 2.8 4 4.8 | 0.78 1.11 1.33 | 60 55 47.5 | 32 40 41 | 2900 | 1.43 1.50 1.51 | 2.2 | 1.4 1.7 1.8 | 25 | 736 | 72 | 205 |
| 25GDL4-11×6 | 2.8 4 4.8 | 0.78 1.11 1.33 | 72 66 57 | 32 40 41 | 2900 | 1.72 1.80 1.82 | 2.2 | 1.4 1.7 1.8 | 25 | 776 | 76 | 245 |
| 25GDL4-11×7 | 2.8 4 4.8 | 0.78 1.11 1.33 | 84 77 66.5 | 32 40 41 | 2900 | 2.00 2.10 2.12 | 3 | 1.4 1.7 1.8 | 25 | 861 | 86 | 285 |
| 25GDL4-11×8 | 2.8 4 4.8 | 0.78 1.11 1.33 | 96 88 76 | 32 40 41 | 2900 | 2.29 2.40 2.42 | 3 | 1.4 1.7 1.8 | 25 | 901 | 90 | 325 |
| 25GDL4-11×9 | 2.8 4 4.8 | 0.78 1.11 1.33 | 108 99 85.5 | 32 40 41 | 2900 | 2.57 2.70 2.73 | 3 | 1.4 1.7 1.8 | 25 | 941 | 94 | 365 |
| 25GDL4-11×10 | 2.8 4 4.8 | 0.78 1.11 1.33 | 120 110 95 | 32 40 41 | 2900 | 2.86 3.00 3.03 | 4 | 1.4 1.7 1.8 | 25 | 1011 | 110 | 405 |
| 25GDL4-11×11 | 2.8 4 4.8 | 0.78 1.11 1.33 | 132 121 104.5 | 32 40 41 | 2900 | 3.14 3.30 3.33 | 4 | 1.4 1.7 1.8 | 25 | 1051 | 114 | 445 |
| 25GDL4-11×12 | 2.8 4 4.8 | 0.78 1.11 1.33 | 144 132 114 | 32 40 41 | 2900 | 3.43 3.60 3.64 | 4 | 1.4 1.7 1.8 | 25 | 1091 | 118 | 485 |
| 25GDL4-11×13 | 2.8 4 4.8 | 0.78 1.11 1.33 | 156 143 123.5 | 32 40 41 | 2900 | 3.72 3.90 3.94 | 4 | 1.4 1.7 1.8 | 25 | 1131 | 122 | 525 |
注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能參數與GDL型相同。
2、h1尺寸僅用于GDLS及GDLS-B型。
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 功率KW | 汽蝕余量m | 進出口徑mm | 高度H mm | 重量 kg | 高度h1mm | ||
| m3/h | L/S | m | % | r/min | 軸功率 | 電機功率 | ||||||
| 40GDL6-12×3 | 4.2 6 7.2 | 1.17 1.67 2.0 | 41 36 30.5 | 43 52 52 | 2900 | 1.09 1.13 1.15 | 1.5 | 1.4 1.7 1.8 | 40 | 657 | 72 | 125 |
| 40GDL6-12×4 | 4.2 6 7.2 | 1.17 1.67 2.0 | 54 48 40.6 | 43 52 52 | 2900 | 1.45 1.5 1.53 | 2.2 | 1.4 1.7 1.8 | 40 | 722 | 78 | 165 |
| 40GDL6-12×5 | 4.2 6 7.2 | 1.17 1.67 2.0 | 68 60 51 | 43 52 52 | 2900 | 1.81 1.88 1.92 | 2.2 | 1.4 1.7 1.8 | 40 | 762 | 82 | 205 |
| 40GDL6-12×6 | 4.2 6 7.2 | 1.17 1.67 2.0 | 82 72 61 | 43 52 52 | 2900 | 2.18 2.26 2.30 | 3 | 1.4 1.7 1.8 | 40 | 847 | 92 | 245 |
| 40GDL6-12×7 | 4.2 6 7.2 | 1.17 1.67 2.0 | 95 84 71 | 43 52 52 | 2900 | 2.54 2.64 2.69 | 3 | 1.4 1.7 1.8 | 40 | 887 | 96 | 285 |
| 40GDL6-12×8 | 4.2 6 7.2 | 1.17 1.67 2.0 | 109 96 81 | 43 52 52 | 2900 | 2.91 3.01 3.07 | 4 | 1.4 1.7 1.8 | 40 | 967 | 112 | 325 |
| 40GDL6-12×9 | 4.2 6 7.2 | 1.17 1.67 2.0 | 123 108 91 | 43 52 52 | 2900 | 2.27 3.39 3.45 | 4 | 1.4 1.7 1.8 | 40 | 1007 | 116 | 365 |
| 40GDL6-12×10 | 4.2 6 7.2 | 1.17 1.67 2.0 | 136 120 102 | 43 52 52 | 2900 | 3.36 3.77 3.84 | 4 | 1.4 1.7 1.8 | 40 | 1047 | 120 | 405 |
| 40GDL6-12×11 | 4.2 6 7.2 | 1.17 1.67 2.0 | 150 132 112 | 43 52 52 | 2900 | 4.0 4.15 4.22 | 5.5 | 1.4 1.7 1.8 | 40 | 1132 | 140 | 445 |
| 40GDL6-12×12 | 4.2 6 7.2 | 1.17 1.67 2.0 | 164 144 122 | 43 52 52 | 2900 | 4.36 4.52 4.60 | 5.5 | 1.4 1.7 1.8 | 40 | 1172 | 146 | 485 |
| 50GDL12-15×2 | 8.4 12 14.4 | 2.33 3.33 4.0 | 36 30 24 | 48 56 53 | 2900 | 1.72 1.75 1.85 | 2.2 | 1.4 1.8 1.8 | 50 | 766 | 113 | 158 |
| 50GDL12-15×3 | 8.4 12 14.4 | 2.33 3.33 4.0 | 54 45 36 | 48 56 53 | 2900 | 2.57 2.63 2.78 | 3 | 1.4 1.8 1.8 | 50 | 866 | 129 | 233 |
| 50GDL12-15×4 | 8.4 12 14.4 | 2.33 3.33 4.0 | 72 60 48 | 48 56 53 | 2900 | 3.43 3.5 3.70 | 4 | 1.4 1.8 1.8 | 50 | 1001 | 149 | 308 |
| 50GDL12-15×5 | 8.4 12 14.4 | 2.33 3.33 4.0 | 90 75 60 | 48 56 53 | 2900 | 4.2 4.27 4.63 | 5.5 | 1.4 1.8 1.8 | 50 | 1126 | 181 | 383 |
| 50GDL12-15×6 | 8.4 12 14.4 | 2.33 3.33 4.0 | 108 90 72 | 48 56 53 | 2900 | 5.15 5.25 5.55 | 5.5 | 1.4 1.8 1.8 | 50 | 1201 | 190 | 458 |
| 50GDL12-15×7 | 8.4 12 14.4 | 2.33 3.33 4.0 | 126 105 84 | 48 56 53 | 2900 | 6.0 6.12 6.48 | 7.5 | 1.4 1.8 1.8 | 50 | 1276 | 204 | 533 |
| 50GDL12-15×8 | 8.4 12 14.4 | 2.33 3.33 4.0 | 144 120 96 | 48 56 53 | 2900 | 6.86 7.0 7.40 | 7.5 | 1.4 1.8 1.8 | 50 | 1351 | 212 | 608 |
| 50GDL12-15×9 | 8.4 12 14.4 | 2.33 3.33 4.0 | 162 135 108 | 48 56 53 | 2900 | 7.72 7.87 8.33 | 11 | 1.4 1.8 1.8 | 50 | 1556 | 265 | 683 |
| 50GDL12-15×10 | 8.4 12 14.4 | 2.33 3.33 4.0 | 180 150 120 | 48 56 53 | 2900 | 8.58 8.75 9.25 | 11 | 1.4 1.8 1.8 | 50 | 1631 | 273 | 758 |
| 50GDL18-15×2 | 12.6 18 21.6 | 3.5 5 6 | 36 30 25 | 53 62 62 | 2900 | 2.33 2.37 2.37 | 3 | 1.4 1.8 1.8 | 50 | 791 | 122 | 158 |
| 50GDL18-15×3 | 2.6 18 21.6 | 3.5 5 6 | 54 45 37.5 | 53 62 62 | 2900 | 3.5 3.56 3.56 | 4 | 1.4 1.8 1.8 | 50 | 926 | 142 | 233 |
| 50GDL18-15×4 | 2.6 18 21.6 | 3.5 5 6 | 72 60 50 | 53 62 62 | 2900 | 4.66 4.75 4.75 | 5.5 | 1.4 1.8 1.8 | 50 | 1051 | 175 | 308 |
| 50GDL18-15×5 | 2.6 18 21.6 | 3.5 5 6 | 90 75 62.5 | 53 62 62 | 2900 | 5.83 5.93 5.93 | 7.5 | 1.4 1.8 1.8 | 50 | 1126 | 189 | 383 |
| 50GDL18-15×6 | 2.6 18 21.6 | 3.5 5 6 | 108 90 75 | 53 62 62 | 2900 | 7.0 7.12 7.12 | 7.5 | 1.4 1.8 1.8 | 50 | 1201 | 198 | 458 |
| 50GDL18-15×7 | 2.6 18 21.6 | 3.5 5 6 | 126 105 82.5 | 53 62 62 | 2900 | 8.16 8.30 8.31 | 11 | 1.4 1.8 1.8 | 50 | 1406 | 252 | 533 |
| 50GDL18-15×8 | 2.6 18 21.6 | 3.5 5 6 | 144 120 100 | 53 62 62 | 2900 | 9.32 9.49 9.49 | 11 | 1.4 1.8 1.8 | 50 | 1481 | 261 | 608 |
| 50GDL18-15×9 | 2.6 18 21.6 | 3.5 5 6 | 162 135 112.5 | 53 62 62 | 2900 | 10.49 10.68 10.68 | 15 | 1.4 1.8 1.8 | 50 | 1556 | 280 | 683 |
| 50GDL18-15×10 | 2.6 18 21.6 | 3.5 5 6 | 180 150 125 | 53 62 62 | 2900 | 11.66 11.87 11.87 | 15 | 1.4 1.8 1.8 | 50 | 1631 | 289 | 758 |
注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能參數與GDL型相同。
2、h1尺寸僅用于GDLS及GDLS-B型。
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 功率KW | 汽蝕余量m | 進出口徑mm | 高度H mm | 重量 kg | 高度h1mm | ||
| m3/h | L/S | m | % | r/min | 軸功率 | 電機功率 | ||||||
| 65GDL24-12×2 | 16.8 24 28.8 | 4.67 6.67 8 | 27 24 22 | 56 65 67 | 2900 | 2.21 2.41 5.57 | 3 | 2.9 3 3.1 | 65 | 821 | 131 | 160 |
| 65GDL24-12×3 | 16.8 24 28.8 | 4.67 6.67 8 | 40.5 36 33 | 56 65 67 | 2900 | 3.31 3.62 3.87 | 4 | 2.9 3 3.1 | 65 | 936 | 153 | 235 |
| 65GDL24-12×4 | 16.8 24 28.8 | 4.67 6.67 8 | 54 48 44 | 56 65 67 | 2900 | 4.41 4.83 5.15 | 5.5 | 2.9 3 3.1 | 65 | 1061 | 182 | 310 |
| 65GDL24-12×5 | 16.8 24 28.8 | 4.67 6.67 8 | 67.5 60 55 | 56 65 67 | 2900 | 5.52 6.03 6.44 | 7.5 | 2.9 3 3.1 | 65 | 1136 | 198 | 385 |
| 65GDL24-12×6 | 16.8 24 28.8 | 4.67 6.67 8 | 81 72 66 | 56 65 67 | 2900 | 6.62 7.24 7.73 | 7.5 | 2.9 3 3.1 | 65 | 1211 | 214 | 460 |
| 65GDL24-12×7 | 16.8 24 28.8 | 4.67 6.67 8 | 94.5 84 77 | 56 65 67 | 2900 | 7.72 8.45 9.01 | 11 | 2.9 3 3.1 | 65 | 1416 | 263 | 535 |
| 65GDL24-12×8 | 16.8 24 28.8 | 4.67 6.67 8 | 108 96 88 | 56 65 67 | 2900 | 8.83 9.65 10.3 | 11 | 2.9 3 3.1 | 65 | 1491 | 273 | 610 |
| 65GDL24-12×9 | 16.8 24 28.8 | 4.67 6.67 8 | 121.5 108 99 | 56 65 67 | 2900 | 9.93 10.85 11.59 | 15 | 2.9 3 3.1 | 65 | 1556 | 293 | 685 |
| 65GDL24-12×10 | 16.8 24 28.8 | 4.67 6.67 8 | 135 120 110 | 56 65 67 | 2900 | 11.0 12.06 12.88 | 15 | 2.9 3 3.1 | 65 | 1641 | 303 | 760 |
| 80GDL36-12×2 | 25.2 36 43.2 | 7 10 12 | 27 24 21 | 59 68 67 | 2900 | 3.14 3.46 3.68 | 4 | 3.5 4 4.2 | 80 | 917 | 193 | 182 |
| 80GDL36-12×3 | 25.2 36 43.2 | 7 10 12 | 40.5 36 31.5 | 59 68 67 | 2900 | 4.71 5.19 5.53 | 5.5 | 3.5 4 4.2 | 80 | 1052 | 227 | 267 |
| 80GDL36-12×4 | 25.2 36 43.2 | 7 10 12 | 54 48 42 | 59 68 67 | 2900 | 6.29 6.92 7.37 | 7.5 | 3.5 4 4.2 | 80 | 1137 | 244 | 352 |
| 80GDL36-12×5 | 25.2 36 43.2 | 7 10 12 | 67.5 60 52.5 | 59 68 67 | 2900 | 7.86 8.67 9.22 | 11 | 3.5 4 4.2 | 80 | 1352 | 292 | 437 |
| 80GDL36-12×6 | 25.2 36 43.2 | 7 10 12 | 81 72 63 | 59 68 67 | 2900 | 9.43 10.39 11.06 | 11 | 3.5 4 4.2 | 80 | 1437 | 302 | 522 |
| 80GDL36-12×7 | 25.2 36 43.2 | 7 10 12 | 94.5 84 73.5 | 59 68 67 | 2900 | 11.0 12.12 12.9 | 15 | 3.5 4 4.2 | 80 | 1522 | 322 | 607 |
| 80GDL36-12×8 | 25.2 36 43.2 | 7 10 12 | 108 96 84 | 59 68 67 | 2900 | 12.58 13.85 14.75 | 15 | 3.5 4 4.2 | 80 | 1607 | 332 | 692 |
| 80GDL36-12×9 | 25.2 36 43.2 | 7 10 12 | 121.5 108 94.5 | 59 68 67 | 2900 | 14.14 15.59 16.5 | 18.5 | 3.5 4 4.2 | 80 | 1737 | 365 | 777 |
| 80GDL36-12×10 | 25.2 36 43.2 | 7 10 12 | 135 120 115 | 59 68 67 | 2900 | 15.71 17.31 18.4 | 18.5 | 3.5 4 4.2 | 80 | 1822 | 375 | 862 |
| 80GDL54-14×2 | 37.8 54 64.8 | 10.5 15 18 | 32 28 25 | 62 70 73.5 | 2900 | 5.32 5.88 6.01 | 7.5 | 3.7 4 4.2 | 80 | 967 | 218 | 182 |
| 80GDL54-14×3 | 37.8 54 64.8 | 10.5 15 18 | 48 42 37.5 | 62 70 73.5 | 2900 | 7.97 8.82 9.01 | 11 | 3.7 4 4.2 | 80 | 1182 | 267 | 267 |
| 80GDL54-14×4 | 37.8 54 64.8 | 10.5 15 18 | 64 56 50 | 62 70 73.5 | 2900 | 10.13 11.76 12.01 | 15 | 3.7 4 4.2 | 80 | 1267 | 287 | 352 |
| 80GDL54-14×5 | 37.8 54 64.8 | 10.5 15 18 | 80 70 62.5 | 62 70 73.5 | 2900 | 13.3 14.7 15.0 | 18.5 | 3.7 4 4.2 | 80 | 1397 | 320 | 437 |
| 80GDL54-14×6 | 37.8 54 64.8 | 10.5 15 18 | 96 84 75 | 62 70 73.5 | 2900 | 15.9 17.64 18.0 | 18.5 | 3.7 4 4.2 | 80 | 1482 | 330 | 522 |
| 80GDL54-14×7 | 37.8 54 64.8 | 10.5 15 18 | 112 98 87.5 | 62 70 73.5 | 2900 | 18.6 20.58 21.0 | 22 | 3.7 4 4.2 | 80 | 1592 | 373 | 607 |
| 80GDL54-14×8 | 37.8 54 64.8 | 10.5 15 18 | 128 112 100 | 62 70 73.5 | 2900 | 21.3 23.54 24 | 30 | 3.7 4 4.2 | 80 | 1607 | 400 | 692 |
| 80GDL54-14×9 | 37.8 54 64.8 | 10.5 15 18 | 144 126 112.5 | 62 70 73.5 | 2900 | 23.9 26.49 27 | 30 | 3.7 4 4.2 | 80 | 1757 | 421 | 777 |
| 80GDL54-14×10 | 37.8 54 64.8 | 10.5 15 18 | 160 140 125 | 62 70 73.5 | 2900 | 26.6 29.43 30 | 37 | 3.7 4 4.2 | 80 | 1882 | 432 | 862 |
注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能參數與GDL型相同。
2、h1尺寸僅用于GDLS及GDLS-B型。
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 功率KW | 汽蝕余量m | 進出口徑mm | 高度H mm | 重量 kg | 高度h1mm | ||
| m3/h | L/S | m | % | r/min | 軸功率 | 電機功率 | ||||||
| 100GDL72-14×2 | 50.4 72 86.4 | 14 20 24 | 32 28 24 | 64 72 73 | 2900 | 6.87 7.53 7.74 | 11 | 4.2 4.5 4.7 | 100 | 1200 | 276 | 187 |
| 100GDL72-14×3 | 50.4 72 86.4 | 14 20 24 | 48 42 36 | 64 72 73 | 2900 | 10.3 11.29 11.61 | 15 | 4.2 4.5 4.7 | 100 | 1335 | 298 | 272 |
| 100GDL72-14×4 | 50.4 72 86.4 | 14 20 24 | 64 56 48 | 64 72 73 | 2900 | 13.7 15.05 15.48 | 18.5 | 4.2 4.5 4.7 | 100 | 1460 | 336 | 357 |
| 100GDL72-14×5 | 50.4 72 86.4 | 14 20 24 | 80 70 60 | 64 72 73 | 2900 | 17.17 18.81 19.35 | 22 | 4.2 4.5 4.7 | 100 | 1650 | 381 | 442 |
| 100GDL72-14×6 | 50.4 72 86.4 | 14 20 24 | 96 84 72 | 64 72 73 | 2900 | 20.6 22.57 23.22 | 30 | 4.2 4.5 4.7 | 100 | 1740 | 453 | 527 |
| 100GDL72-14×7 | 50.4 72 86.4 | 14 20 24 | 112 98 84 | 64 72 73 | 2900 | 24.03 26.34 27.09 | 30 | 4.2 4.5 4.7 | 100 | 1825 | 466 | 612 |
| 100GDL72-14×8 | 50.4 72 86.4 | 14 20 24 | 128 112 96 | 64 72 73 | 2900 | 27.4 30.1 30.96 | 37 | 4.2 4.5 4.7 | 100 | 1900 | 493 | 697 |
| 100GDL72-14×9 | 50.4 72 86.4 | 14 20 24 | 144 126 108 | 64 72 73 | 2900 | 30.9 33.9 34.83 | 37 | 4.2 4.5 4.7 | 100 | 1980 | 582 | 782 |
| 100GDL72-14×10 | 50.4 72 86.4 | 14 20 24 | 160 140 120 | 64 72 73 | 2900 | 34.3 37.6 38.7 | 45 | 4.2 4.5 4.7 | 100 | 2070 | 595 | 867 |
| 125GDL100-20×2 | 70 100 120 | 19.4 27.7 33.3 | 46 40 34 | 65 73 73 | 2900 | 13.5 14.7 15.2 | 18.5 | 4.2 4.5 4.7 | 125 | 1185 | 292 | 204 |
| 125GDL100-20×3 | 70 100 120 | 19.4 27.7 33.3 | 69 60 51 | 65 73 73 | 2900 | 20.2 22.1 22.8 | 30 | 4.2 4.5 4.7 | 125 | 1315 | 430 | 289 |
| 125GDL100-20×4 | 70 100 120 | 19.4 27.7 33.3 | 92 80 68 | 65 73 73 | 2900 | 27 29.5 30.4 | 37 | 4.2 4.5 4.7 | 125 | 1410 | 463 | 394 |
| 125GDL100-20×5 | 70 100 120 | 19.4 27.7 33.3 | 115 100 85 | 65 73 73 | 2900 | 33.7 36.8 38.1 | 45 | 4.2 4.5 4.7 | 125 | 1585 | 555 | 489 |
| 125GDL100-20×6 | 70 100 120 | 19.4 27.7 33.3 | 138 120 102 | 65 73 73 | 2900 | 40.5 44.2 45.7 | 55 | 4.2 4.5 4.7 | 125 | 1865 | 640 | 584 |
| 125GDL100-20×7 | 70 100 120 | 19.4 27.7 33.3 | 161 140 119 | 65 73 73 | 2900 | 47.2 51.5 53.3 | 75 | 4.2 4.5 4.7 | 125 | 1960 | 840 | 479 |
| 125GDL100-20×8 | 70 100 120 | 19.4 27.7 33.3 | 181 160 136 | 65 73 73 | 2900 | 54 58.9 60.9 | 75 | 4.2 4.5 4.7 | 125 | 2055 | 855 | 774 |
| 125GDL100-20×9 | 70 100 120 | 19.4 27.7 33.3 | 207 180 153 | 65 73 73 | 2900 | 60.7 66.3 68.5 | 75 | 4.2 4.5 4.7 | 125 | 2225 | 870 | 869 |
| 125GDL100-20×10 | 70 100 120 | 19.4 27.7 33.3 | 230 200 170 | 65 73 73 | 2900 | 67.5 73.6 76.1 | 90 | 4.2 4.5 4.7 | 125 | 2370 | 955 | 964 |
| 150GDL160-25×2 | 112 160 192 | 31.1 44.4 53.3 | 56 50 44 | 69 78 77 | 2900 | 24.77 27.95 29.9 | 37 | 4.4 4.5 4.7 | 150 | 1325 | 437 | 205 |
| 150GDL160-25×3 | 112 160 192 | 31.1 44.4 53.3 | 84 75 66 | 69 78 77 | 2900 | 37.15 41.92 44.84 | 55 | 4.4 4.5 4.7 | 150 | 1420 | 596 | 300 |
| 150GDL160-25×4 | 112 160 192 | 31.1 44.4 53.3 | 112 100 88 | 69 78 77 | 2900 | 49.54 55.9 59.79 | 75 | 4.4 4.5 4.7 | 150 | 1705 | 737 | 395 |
| 150GDL160-25×5 | 112 160 192 | 31.1 44.4 53.3 | 140 125 110 | 69 78 77 | 2900 | 61.92 69.87 74.74 | 90 | 4.4 4.5 4.7 | 150 | 1875 | 856 | 490 |
| 150GDL160-25×6 | 112 160 192 | 31.1 44.4 53.3 | 168 150 142 | 69 78 77 | 2900 | 74.31 83.85 96.49 | 110 | 4.4 4.5 4.7 | 150 | 1970 | 951 | 585 |
| 150GDL160-25×7 | 112 160 192 | 31.1 44.4 53.3 | 186 175 144 | 69 78 77 | 2900 | 82.27 97.82 97.85 | 110 | 4.4 4.5 4.7 | 150 | 2115 | 978 | 680 |
注：
1、GDLS、GDL-B、GDLS-B型管道泵除重量及H尺寸稍有不同外其性能參數與GDL型相同。
2、h1尺寸僅用于GDLS及GDLS-B型。
注：
1.本網頁的GDL型多級管道離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
