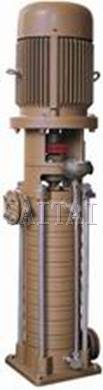

LG-B型便拆式多級離心泵
LG-B型便拆式多級離心泵(簡稱： LG-B多級泵)，系系立式單吸多級分段式離心泵。是根據高層建筑恒壓供水及消防行業的實際需要開發的新一代給水產品。該泵采用國內優秀的水力模型，經過本公司技術人員的精心改良，因此該泵效率高、性能穩定、噪音低、使用壽命長、外型每美觀、占地面積少、維修方便、重量輕等優點。
LG-B型便拆式多級離心泵
LG-B多級泵型號意義
LG-B多級泵型號意義
LG-B多級泵產品用途
特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用。可輸送的液體為常溫（＜80℃）（熱水型可輸送溫度小于105度的介質）清水或物理、化學性質類似于水的常溫介質。
LG-B多級泵結構說明
LG、LG-B型泵由電機和泵聯結而成，泵軸與電機軸用夾殼式聯軸器聯結，確保泵與電機相對同軸使泵運行平穩、噪音低等現象。電機為Y型三相異步電機，方便用戶更換，整體為剛性連接，使用時無需校正。軸封采用機械密封，泵為便拆式結構方便更換機械密封。 泵旋轉方向從電機端向下看為順時針方向傳動。
LG-B多級泵主要特點
1、 泵結構緊湊、體積小、外形美觀，其結構決定安裝占地面積小，如加上防護罩可置于戶外使用。
2、 軸封采用優質硬質合金的機械密封，增強了密封的耐磨性，能有效地延長泵是使用壽命。
3、 本系列泵采用便拆式結構，方便用戶更換機械密封等易損件，安裝檢修方便，無需拆動管路系統。泵進口和出口為相同口徑，簡化了管路的連接。
4、 可根據流量和揚程的需要采用泵的串、并聯運行方式。
5、 可根據需要，吸入口和吐出口可安裝成同方向或90°、180°、270°幾個不同方向以滿足不同的連接場合。
6、 泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足，而不改變安裝占地面積，這是其它泵類所不具有的。
LG-B多級泵結構、零件名稱及安裝說明
1、 安裝前應檢查有無雜質在泵的流道內。
2、 泵安裝位置應盡可能靠近水源處。
3、 泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連接，具體方法見安裝示意圖所示。
4、 直接安裝可將泵安放在基礎上墊高30~40毫米（準備充填水泥漿之用），然后進行校正，并穿好地腳螺栓，充填水泥砂漿，經3~5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
5、 安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
6、 泵用于有吸程場合，進水管端應裝有底閥，并且進口管路不應有過多彎道。同時不得有漏水、漏氣現象存在。
7、 在進口管路上最好裝上過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積3~4倍，以保證液體的自由暢通。
8、 為了維護和使用方便安全，在泵的進口管路上安裝一只球閥和在泵出口附近安裝一只壓力表，并在壓力表前面安裝一只自位閥（防水捶），以保證泵在額定范圍內運行，確保泵的正常運行和使用壽命。
9、 進口如需擴徑連接，請選用偏心異徑管道接頭。

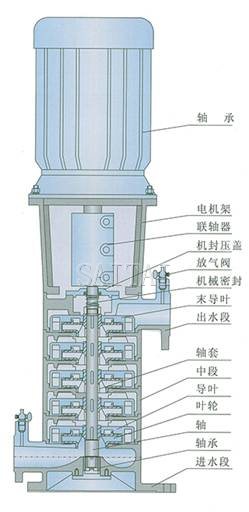

LG-B多級泵結構圖
LG-B多級泵技術參數與外形尺寸
| 型 號 | 級 數 | 流 量（Q） | 揚 程 （m） | 轉 速 （r/min） | 電機功率（KW） | 效 率 （%） | 必需汽 蝕余量（NPSH） r（m） | 外形尺寸 | 重量 (kg) | |||
| （m3/h） | （L/S） | 軸功率 | 功率 | H | H1 | |||||||
| 40LG6-15 (LG-B) | 9 | 4.2 6.0 7.2 | 1.17 1.67 2.00 | 153 135 108 | 2900 | 3.89 4.16 4.24 | 5.5 | 45 53 50 | 2.2 2.4 2.6 | 1245 | 605 | 190 |
| 10 | 4.2 6.0 7.2 | 1.17 1.67 2.00 | 165 150 120 | 4.19 4.62 4.70 | 5.5 | 45 53 50 | 2.2 2.4 2.6 | 1305 | 663 | 197 | ||
| 40LG(R)12-15 (LG-B) | 2 | 9 12 18 | 2.50 3.33 5.00 | 32 30 24 | 2900 | 1.43 1.63 1.87 | 2.2 | 55 60 63 | 2.2 2.9 4.3 | 710 | 199 | 90 |
| 3 | 9 12 18 | 2.50 3.33 5.00 | 48 45 36 | 2.14 2.45 2.80 | 3.0 | 55 60 63 | 2.2 2.9 4.3 | 800 | 257 | 105 | ||
| 4 | 9 12 18 | 2.50 3.33 5.00 | 64 60 48 | 2.85 3.27 3.73 | 4.0 | 55 60 63 | 2.2 2.9 4.3 | 880 | 315 | 130 | ||
| 5 | 9 12 18 | 2.50 3.33 5.00 | 80 75 60 | 3.57 4.08 4.67 | 5.5 | 55 60 63 | 2.2 2.9 4.3 | 1015 | 373 | 155 | ||
| 6 | 9 12 18 | 2.50 3.33 5.00 | 96 90 72 | 4.28 4.90 5.60 | 5.5 | 55 60 63 | 2.2 2.9 4.3 | 1075 | 431 | 163 | ||
| 7 | 9 12 18 | 2.50 3.33 5.00 | 112 105 84 | 4.99 5.72 6.54 | 7.5 | 55 60 63 | 2.2 2.9 4.3 | 1130 | 489 | 180 | ||
| 8 | 9 12 18 | 2.50 3.33 5.00 | 128 120 96 | 5.70 6.54 7.47 | 7.5 | 55 60 63 | 2.2 2.9 4.3 | 1190 | 547 | 190 | ||
| 9 | 9 12 18 | 2.50 3.33 5.00 | 144 135 108 | 6.42 7.35 8.40 | 11 | 55 60 63 | 2.2 2.9 4.3 | 1395 | 605 | 210 | ||
| 10 | 9 12 18 | 2.50 3.33 5.00 | 160 150 120 | 7.13 8.17 9.34 | 11 | 55 60 63 | 2.2 2.9 4.3 | 1455 | 663 | 220 | ||
| 50LG18-20 (LG-B) | 2 | 12 18 24 | 3.33 5.00 6.67 | 44 40 33 | 2900 | 2.15 2.84 3.37 | 4 | 67 69 64 | 2.9 3.2 3.4 | 790 | 216 | 140 |
| 3 | 12 18 24 | 3.33 5.00 6.67 | 66 60 49 | 3.22 4.26 5.06 | 5.5 | 67 69 64 | 2.9 3.2 3.4 | 930 | 281 | 170 | ||
| 4 | 12 18 24 | 3.33 5.00 6.67 | 88 80 66 | 4.29 5.68 6.74 | 7.5 | 67 69 64 | 2.9 3.2 3.4 | 995 | 346 | 200 | ||
| 5 | 12 18 24 | 3.33 5.00 6.67 | 110 100 82 | 5.37 7.66 8.40 | 11 | 67 69 64 | 2.9 3.2 3.4 | 1210 | 411 | 260 | ||
| 6 | 12 18 24 | 3.33 5.00 6.67 | 132 120 99 | 6.44 8.53 10.11 | 11 | 67 69 64 | 2.9 3.2 3.4 | 1275 | 476 | 275 | ||
| 7 | 12 18 24 | 3.33 5.00 6.67 | 154 140 115 | 7.51 9.95 11.8 | 15 | 67 69 64 | 2.9 3.2 3.4 | 1340 | 541 | 290 | ||
| 8 | 12 18 24 | 3.33 5.00 6.67 | 176 160 132 | 8.58 11.4 13.5 | 15 | 67 69 64 | 2.9 3.2 3.4 | 1405 | 606 | 305 | ||
| 50LG24-20 (LG-B) | 2 | 18 24 30 | 5.00 6.67 8.33 | 44 40 33 | 2900 | 3.22 3.79 4.21 | 5.5 | 67 69 64 | 2.9 3.2 3.4 | 865 | 216 | 160 |
| 3 | 18 24 30 | 5.00 6.67 8.33 | 66 60 49 | 4.83 5.68 6.32 | 7.5 | 67 69 64 | 2.9 3.2 3.4 | 930 | 281 | 180 | ||
| 4 | 18 24 30 | 5.00 6.67 8.33 | 88 80 66 | 6.44 7.58 8.43 | 11 | 67 69 64 | 2.9 3.2 3.4 | 1145 | 346 | 250 | ||
| 5 | 18 24 30 | 5.00 6.67 8.33 | 110 100 82 | 8.05 9.47 10.5 | 11 | 67 69 64 | 2.9 3.2 3.4 | 1210 | 411 | 260 | ||
| 6 | 18 24 30 | 5.00 6.67 8.33 | 132 120 99 | 9.66 11.4 12.6 | 15 | 67 69 64 | 2.9 3.2 3.4 | 1275 | 476 | 280 | ||
| 7 | 18 24 30 | 5.00 6.67 8.33 | 154 140 115 | 11.3 13.3 14.7 | 15 | 67 69 64 | 2.9 3.2 3.4 | 1340 | 541 | 290 | ||
| 8 | 18 24 30 | 5.00 6.67 8.33 | 176 160 132 | 12.9 15.2 16.7 | 18.5 | 67 69 64 | 2.9 3.2 3.4 | 1450 | 606 | 310 | ||
| 65LG(R)25-20 (LG-B) | 2 | 18 24 30 | 5.00 6.67 8.33 | 44 40 34 | 2900 | 3.22 3.95 4.34 | 5.5 | 67 69 64 | 2.6 3.4 4.2 | 905 | 249 | 160 |
| 3 | 18 24 30 | 5.00 6.67 8.33 | 66 60 51 | 4.82 5.92 6.51 | 7.5 | 67 69 64 | 2.6 3.4 4.2 | 970 | 314 | 180 | ||
| 4 | 18 24 30 | 5.00 6.67 8.33 | 88 80 68 | 6.44 7.89 8.68 | 11 | 67 69 64 | 2.6 3.4 4.2 | 1185 | 379 | 260 | ||
| 5 | 18 24 30 | 5.00 6.67 8.33 | 110 100 85 | 8.05 9.87 10.8 | 15 | 67 69 64 | 2.6 3.4 4.2 | 1250 | 444 | 280 | ||
| 6 | 18 24 30 | 5.00 6.67 8.33 | 132 120 102 | 9.66 11.8 13.0 | 15 | 67 69 64 | 2.6 3.4 4.2 | 1315 | 509 | 290 | ||
| 7 | 18 24 30 | 5.00 6.67 8.33 | 154 140 119 | 11.3 13.8 15.2 | 18.5 | 67 69 64 | 2.6 3.4 4.2 | 1425 | 574 | 330 | ||
| 8 | 18 24 30 | 5.00 6.67 8.33 | 176 160 136 | 12.9 15.8 17.4 | 18.5 | 67 69 64 | 2.6 3.4 4.2 | 1490 | 639 | 340 | ||
| 65LG36-20 (LG-B) | 2 | 27 36 43 | 7.5 10 12 | 45 40 34 | 2900 | 4.78 5.41 5.97 | 7.5 | 70 72 67 | 2.6 3.4 4.2 | 905 | 249 | 170 |
| 3 | 27 36 43 | 7.5 10 12 | 68 60 51 | 7.17 8.11 8.96 | 11 | 70 72 67 | 2.6 3.4 4.2 | 1120 | 314 | 230 | ||
| 4 | 27 36 43 | 7.5 10 12 | 91 80 68 | 9.56 10.8 11.9 | 15 | 70 72 67 | 2.6 3.4 4.2 | 1185 | 379 | 250 | ||
| 5 | 27 36 43 | 7.5 10 12 | 113 100 85 | 11.9 13.5 14.9 | 18.5 | 70 72 67 | 2.6 3.4 4.2 | 1295 | 444 | 280 | ||
| 6 | 27 36 43 | 7.5 10 12 | 136 120 102 | 14.4 16.3 17.9 | 22 | 70 72 67 | 2.6 3.4 4.2 | 1390 | 509 | 330 | ||
| 7 | 27 36 43 | 7.5 10 12 | 160 140 119 | 16.7 18.9 20.9 | 22 | 70 72 67 | 2.6 3.4 4.2 | 1455 | 574 | 340 | ||
| 8 | 27 36 43 | 7.5 10 12 | 182 160 136 | 19.2 21.6 23.9 | 30 | 70 72 67 | 2.6 3.4 4.2 | 1615 | 639 | 360 | ||
| 80LG40-20 (LG-B) | 2 | 30 40 52 | 8.33 11.1 14.4 | 44 40 34 | 2900 | 5.14 5.97 7.08 | 7.5 | 70 73 68 | 2.6 3.4 4.2 | 965 | 301 | 235 |
| 3 | 30 40 52 | 8.33 11.1 14.4 | 66 60 51 | 7.70 8.95 10.6 | 11 | 70 73 68 | 2.6 3.4 4.2 | 1195 | 379 | 260 | ||
| 4 | 30 40 52 | 8.33 11.1 14.4 | 88 80 68 | 10.3 11.9 14.2 | 15 | 70 73 68 | 2.6 3.4 4.2 | 1270 | 457 | 290 | ||
| 5 | 30 40 52 | 8.33 11.1 14.4 | 110 100 85 | 12.8 14.9 17.7 | 18.5 | 70 73 68 | 2.6 3.4 4.2 | 1395 | 535 | 345 | ||
| 6 | 30 40 52 | 8.33 11.1 14.4 | 132 120 102 | 15.4 17.9 21.2 | 22 | 70 73 68 | 2.6 3.4 4.2 | 1505 | 613 | 410 | ||
| 7 | 30 40 52 | 8.33 11.1 14.4 | 154 140 119 | 18.0 20.9 24.8 | 30 | 70 73 68 | 2.6 3.4 4.2 | 1675 | 691 | 460 | ||
| 8 | 30 40 52 | 8.33 11.1 14.4 | 176 160 136 | 20.5 23.9 28.3 | 30 | 70 73 68 | 2.6 3.4 4.2 | 1755 | 769 | 470 | ||
| 80LG(R)50-20 (LG-B) | 2 | 40 50 68 | 11.1 13.9 19.0 | 43.6 40.0 31.7 | 2900 | 6.78 7.26 8.44 | 11 | 70 75 71 | 3.1 3.8 5.3 | 1115 | 301 | 250 |
| 3 | 40 50 68 | 11.1 13.9 19.0 | 65.4 60.0 47.5 | 10.2 10.9 12.7 | 15 | 70 75 71 | 3.1 3.8 5.3 | 1195 | 379 | 280 | ||
| 4 | 40 50 68 | 11.1 13.9 19.0 | 87.2 80.0 63.4 | 13.8 14.5 16.9 | 18.5 | 70 75 71 | 3.1 3.8 5.3 | 1315 | 457 | 310 | ||
| 5 | 40 50 68 | 11.1 13.9 19.0 | 109.0 100.0 79.25 | 16.9 18.2 21.1 | 22 | 70 75 71 | 3.1 3.8 5.3 | 1425 | 535 | 360 | ||
| 6 | 40 50 68 | 11.1 13.9 19.0 | 130 120 95 | 20.4 21.8 25.3 | 30 | 70 75 71 | 3.1 3.8 5.3 | 1600 | 613 | 440 | ||
| 7 | 40 50 68 | 11.1 13.9 19.0 | 152 140 112 | 23.8 25.4 29.8 | 30 | 70 75 71 | 3.1 3.8 5.3 | 1675 | 691 | 460 | ||
| 8 | 40 50 68 | 11.1 13.9 19.0 | 174 160 129 | 27.2 29.1 34.3 | 37 | 70 75 71 | 3.1 3.8 5.3 | 1755 | 769 | 490 | ||
| 100LG72-20 (LG-B) | 2 | 54 72 90 | 15 20 25 | 49 40 31 | 2900 | 10.3 10.9 11.4 | 15 | 70 73 68 | 3.1 3.5 3.8 | 1145 | 331 | 260 |
| 3 | 54 72 90 | 15 20 25 | 74 60 47 | 15.4 16.4 17.1 | 18.5 | 70 73 68 | 3.1 3.5 3.8 | 1275 | 416 | 290 | ||
| 4 | 54 72 90 | 15 20 25 | 99 80 63 | 20.6 21.8 22.8 | 30 | 70 73 68 | 3.1 3.5 3.8 | 1390 | 501 | 380 | ||
| 5 | 54 72 90 | 15 20 25 | 124 100 79 | 25.7 27.3 28.5 | 30 | 70 73 68 | 3.1 3.5 3.8 | 1570 | 586 | 450 | ||
| 6 | 54 72 90 | 15 20 25 | 148 120 95 | 30.8 32.7 34.2 | 37 | 70 73 68 | 3.1 3.5 3.8 | 1655 | 671 | 470 | ||
| 7 | 54 72 90 | 15 20 25 | 173 140 110 | 36.1 39.1 40.7 | 45 | 70 73 68 | 3.1 3.5 3.8 | 1800 | 765 | 520 | ||
| 8 | 54 72 90 | 15 20 25 | 198 160 126 | 41.2 43.7 45.6 | 55 | 70 73 68 | 3.1 3.5 3.8 | 1885 | 841 | 540 | ||
注：
1.本網頁的LG-B型便拆式多級離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
