DF型多級臥式離心泵

DF型多級臥式離心泵（簡稱DF型多級泵）系臥式單吸多級分段式離心泵類產品，采用了國家推薦使用的高效節能產品的水力模型。具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點，可供輸送不含固體顆粒（磨料）、不含懸浮物的清水或物理化學性質類似于其它液體之用。也中通過改變泵的材質（或泵過流部分的材質）、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨料的介質等。

DF型多級泵適用范圍

DF型泵供輸送不含固體顆粒、溫度為－20℃～105℃的腐蝕性液體，泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力行等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。 DF型泵供輸送溫度為-20-105℃，不含固體顆粒、有腐蝕性的液體。泵的進口壓力小于0.6MPa。 DF型泵是臥式、單吸、多級分段式離心泵。泵的出口入口均垂直向上。用拉緊螺栓將泵的吸入段、中段、吐出段聯結成一體。泵轉子由裝在軸上的葉輪、平衡盤等零件組成。轉子兩端由滾動軸泵或滑動軸承支撐，滾動軸承用油脂潤滑。轉子軸向力由平衡盤平衡。軸封采用機械密封或填料密封。軸兩端有密封，內裝機械，密封或軟填料，密封函中通入有一定壓力的水，起水封和冷卻作用。在軸封處裝有可更換的軸套，保護泵軸。泵通過彈性聯軸器由原動機直接驅動。從原動方向看泵，泵為順時針方向旋轉。

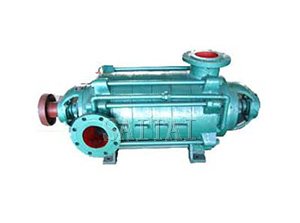

DF型多級臥式離心泵

DF型多級泵技術參數

泵型號Pump Type	流量 Capacity Q (m3/h)	揚程head H(m)	轉速Speed n (r/min)	功率Power		效率Efficiencyη(%)	允許吸上真空高度Hs(m) permiss	葉輪直徑 D2(mm) impellerdiameter	重量WeightW(kg)	外形尺寸Outlinedimension			口徑caliber		備注Remark

				軸功率ShaftPower	配帶功率Motorpower					長long	寬weight	高h(yuǎn)igh	吸入imbibe	排出discharged

DF25-50	15	154.5	2950	14.3	22	44	7.7	196	270	930	522	480	80	80	級數3
	25	150		18.9		54	7.5
	28	144		20.3		54	7.4
DF25-50	15	206	2950	19.1	30	44	7.7	196	295	990	522	480	80	80	級數4
	25	200		25.2		54	7.5
	28	192		27.1		54	7.4
DF25-50	15	257.5	2950	23.9	37	44	7.7	196	315	1050	522	480	80	80	級數5
	25	250		31.5		54	7.5
	28	240		33.9		54	7.4
DF25-50	15	309	2950	28.6	55	44	7.7	196	340	1110	522	480	80	80	級數6
	25	300		37.8		54	7.5
	28	288		40.7		54	7.4
DF25-50	15	360.5	2950	33.4	55	44	7.7	196	360	1170	522	480	80	80	級數7
	25	350		44.1		54	7.5
	28	336		47.5		54	7.4
DF25-50	15	412	2950	38.2	75	44	7.7	196	385	1230	522	480	80	80	級數8
	25	400		50.4		54	7.5
	28	384		54.2		54	7.4
DF25-50	15	463.5	2950	43	75	44	7.7	196	405	1290	522	480	80	80	級數9
	25	450		56.7		54	7.5
	28	432		61		54	7.4
DF25-50	15	515	2950	47.7	75	44	7.7	196	430	1350	522	480	80	80	級數10
	25	500		63		54	7.5
	28	480		67.8		54	7.4
DF25-50	15	566	2950	52.5	100	44	7.7	196	450	1410	522	480	80	80	級數11
	25	550		69.3		54	7.5
	28	528		74.6		54	7.4
DF25-50	15	618	2950	57.3	100	44	7.7	196	470	1470	522	480	80	80	級數12
	25	600		75.6		54	7.5
	28	576		81.4		54	7.4
DF46-50	28	172.5	2950	24.8	37	53	7.4	208	270	930	522	480	80	80	級數3
	46	150		29.9		63	7.3
	50	144		31		63.2	71
DF46-50	28	230	2950	33.1	55	53	7.4	208	295	990	522	480	80	80	級數4
	46	200		39.8		63	7.3
	50	192		41.3		63.2	7.2
泵型號PumpType	流量CapacityQ (m3/h)	揚程headH(m)	轉速Speedn (r/min)	功率Power		效率Efficiencyη(%)	允許吸上真空高度Hs(m) permiss	葉輪直徑 D2(mm) impellerdiameter	重量WeightW(kg)	外形尺寸Outlinedimension			口徑caliber		備注Remark

				軸功率ShaftPower	配帶功率Motorpower					長long	寬weight	高h(yuǎn)igh	吸入imbibe	排出discharged

DF46-50	28	287.5	2950	41.4	55	53	7.4	208	315	1050	522	480	80	80	級數5
	46	250		49.8		63	7.3
	50	240		51.6		63.2	7.2
DF46-50	28	345	2950	49.6	75	53	7.4	208	340	1110	522	480	80	80	級數6
	46	300		59.7		63	7.3
	50	288		61.9		63.2	71
DF46-50	28	402.5	2950	57.9	100	53	7.4	208	360	1170	522	480	80	80	級數7
	46	350		69.7		63	7.3
	50	336		72.2		63.2	7.2
DF4-50	28	460	2950	66.2	100	53	7.4	208	385	1230	522	480	80	80	級數8
	46	400		79.6		63	7.3
	50	384		82.6		63.2	71
DF46-50	28	517.5	2950	74.4	100	53	7.4	208	405	1290	522	480	80	80	級數9
	46	450		89.6		63	7.3
	50	432		92.9		63.2	7.2
DF46-50	28	575	2950	82.7	110	53	7.4	208	430	1350	522	480	80	80	級數10
	46	500		99.5		63	7.3
	50	480		103.2		63.2	7.2
DF46-50	28	632.5	2950	91	132	53	7.4	208	450	1410	522	480	80	80	級數11
	46	550		109.5		63	7.3
	50	528		113.5		63.2	7.2
OF46-50	28	690	2950	99.3	132	53	7.4	208	475	1470	522	480	80	80	級數12
	46	600		119.4		63	7.3
	50	576		123.9		63.2	7.2
DF46-30	27	102	2950	11.8	22	54.5	7	166	180	775	600	585	80	80	級數3
	46	90		17		66	6
	50	87		18.1		65.5	5
DF46-30	27	136	2950	15.75	30	54.5	7	166	190	838	600	585	80	80	級數4
	46	120		22.8		66	6
	50	116		24.2		May-65	5
DF46-30	27	170	2950	19.7	37	54.5	7	166	214	911	660	610	80	80	級數5
	46	150		28.5		66	6
	50	145		30.2		65.5	5
DF46-30	27	204	2950	23.6	45	54.5	7	166	231	974	660	610	80	80	級數6
	46	180		34.2		66	6
	50	174		36.2		65.5	5
泵型號PumpType	流量CapacityQ (m3/h)	揚程headH(m)	轉速Speedn (r/min)	功率Power		效率Efficiencyη(%)	允許吸上真空高度Hs(m) permiss	葉輪直徑 D2(mm) impellerdiameter	重量WeightW(kg)	外形尺寸Outlinedimension			口徑caliber		備注Remark

				軸功率ShaftPower	配帶功率Motorpower					長long	寬weight	高h(yuǎn)igh	吸入imbibe	排出discharged

DF46-30	27	238	2950	27.6	55	54.5	7	166	248	1037	710	640	80	80	級數7
	46	210		40		66	6
	50	202		42		65.5	5
DF46-30	27	272	2950	31.5	55	54.5	7	166	265	1100	710	640	80	80	級數8
	46	240		45.8		66	6
	50	232		48.4		65.5	5
DF46-30	27	306	2950	35.4	75	54.5	7	166	282	1163	760	770	80	80	級數9
	46	270		51.3		66	6
	50	260		54.2		65.5	5
DF46-30	27	340	2950	39.4	75	54.5	7	166	299	1266	760	770	80	80	級數10
	46	300		57		66	6
	50	290		60.4		65.5	5
DF85-45	54	153	2950	36.3	55	62	6.8	200	887	840	740	680	150	150	級數3
	85	135		46		68	5.1
	97	126		47.7		70	4.2
DF85-45	54	204	2950	48.4	75	62	6.8	200	1021	914	740	680	150	150	級數4
	85	180		61.2		68	5.1
	97	168		63.6		70	4.2
DF85-45	54	255	2950	60.5	90	62	6.8	200	1165	993	740	680	150	150	級數5
	85	225		76.7		68	5.1
	97	210		79.7		70	4.2
DF85-45	54	306	2950	72.5	110	62	6.8	200	1696	1067	940	775	150	150	級數6
	85	270		91.8		68	5.1
	97	252		95.5		70	4.2
DF85-45	54	357	2950	84.7	132	62	6.8	200	1832	1114	960	775	150	150	級數7
	85	315		107.5		68	5.1
	97	294		111		70	4.2
DF85-45	54	408	2950	97	160	62	6.8	200	1958	1215	960	775	150	150	級數8
	85	360		122.5		68	5.1
	97	336		127.5		70	4.2
DF85-45	54	459	2950	109	185	62	6.8	200	2225	1289	1080	775	150	150	級數9
	85	405		138		68	5.1
	97	378		142.5		70	4.2
DF85-67	55	222	2950	66.6	90	50	6.7	235	846	1407	674	620	150	150	級數3
	85	201		75		62	6
	100	183		79.2		63	5.6
DF85-67	55	296	2950	88.8	110	50	6.7	235	964	1495	674	620	150	150	級數4
	85	268		100		52	6
	100	244		105.6		63	5.6
DF85-67	55	370	2950	111	160	50	6.7	235	1126	1583	674	620	150	150	級數5
	85	335		125		52	6
	100	305		132		63	5.6
DF85-67	55	444	2950	133.2	190	50	6.7	235	1434	1671	674	620	150	150	級數6
	85	402		150		52	6
	100	365		158.4		63	5.6
DF85-67	55	518	2950	155.4	190	50	6.7	235	1556	1759	674	620	150	150	級數7
	85	469		17		52	6
	100	427		184.8		63	5.6
泵型號PumpType	流量CapacityQ (m3/h)	揚程headH(m)	轉速Speedn (r/min)	功率Power		效率Efficiencyη(%)	允許吸上真空高度Hs(m) permiss	葉輪直徑 D2(mm) impellerdiameter	重量WeightW(kg)	外形尺寸Outlinedimension			口徑caliber		備注Remark

				軸功率ShaftPower	配帶功率Motorpower					長long	寬weight	高h(yuǎn)igh	吸入imbibe	排出discharged

DF85-67	55	592	2950	177.6	220	50	6.7	235	1624	1847	674	620	150	150	級數8
	85	536		200		52	6
	100	488		211.2		63	5.6
DF85-67	55	666	2950	199.8	250	50	6.7	235	1840	1935	674	620	150	150	級數9
	85	603		225		52	6
	100	549		237.6		63	5.6
DFl55-30	119	98.1	1480	43.05	75	74	7.5	305	540	1168	605	630	150	150	級數3
	155	92.1		50.4		77	6.9
	190	84		58.06		75	5.8
DFl55-30	119	130.8	1480	57.4	90	74	7.5	305	620	1283	605	630	150	150	級數4
	155	122.8		67.2		77	6.9
	190	112		77.42		75	5.8
DFl55-30	119	163.5	1480	71.75	110	74	7.5	305	690	1428	605	630	150	150	級數5
	155	152.5		84		77	6.9
	190	140		96.78		75	5.8
DFl55-30	119	196.2	1480	86.1	132	74	7.5	305	770	1543	605	630	150	150	級數6
	155	184.2		100.8		77	6.9
	190	168		116.16		75	5.8
DFl55-30	119	228	1480	100.45	160	74	7.5	305	850	1658	605	630	150	150	級數7
	155	214.9		117.6		77	6.9
	190	196		135.52		75	5.8
DFl55-30	119	261.6	1480	114.8	190	74	7.5	305	930	1773	605	630	150	150	級數8
	155	245		134.4		77	6.9
	190	224		154.88		75	5.8
DFl55-30	119	294.3	1480	129.15	190	74	7.5	305	1010	1888	605	630	150	150	級數9
	155	276.3		151.2		77	6.9
	190	252		174.24		75	5.8
DFl55-30	119	327	1480	143.5	220	74	7.5	305	1090	2003	605	630	150	150	級數10
	155	307		168.5		77	6.9
	190	280		193.6		75	5.8
DF280-43	168	141	1480	93.6	160	69	7	360	930	1386	737	780	200	200	級數3
	280	129		127.8		77	5.5
	336	114		141		74	3.9
DF280-43	168	188	1480	124.8	220	69	7	360	1040	1516	737	780	200	200	級數4
	280	172		170.4		77	5.5
	336	152		188		74	3.9
DF280-43	168	235	1480	156	250	69	7	360	1150	1646	737	780	200	200	級數5
	280	215		213		77	5.5
	336	190		235		74	3.9
DF280-43	168	282	1480	187.2	320	69	7	360	1260	1776	737	780	200	200	級數6
	280	258		255.6		77	5.5
	336	228		282		74	3.9
DF280-43	168	329	1480	218.4	360	69	7	360	1370	1936	737	780	200	200	級數7
	280	301		298.2		77	5.5
	336	266		329		74	3.9
DF280-43	168	376	1480	249.6	440	69	7	360	1480	2066	737	780	200	200	級數8
	280	344		340.8		77	5.5
	336	304		376		74	3.9
DF280-43	168	423	1480	280.8	440	69	7	360	1590	2196	737	780	200	200	級數9
	280	387		383.4		77	5.5
	336	342		432		74	3.9

注：
1.本網頁的DF型多級臥式離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
