2L蒸汽電磁閥
2L-200-25
2L-200-25J
2L蒸汽電磁閥內部結構外形示意圖
產品規格
型號 2L
接管口徑 10 15 20 25 35 40 50
適用介質 蒸汽、水、空氣
動作方式 引導式（先導式）
型式 常閉式
流量孔徑mm 17 22 30 50
CV值 4.8 12 20 48
接管口徑G 3/8? 1/2? 3/4? 1? 11/4? 11/2? 2?
使用流體粘度 20CST以下
使用壓力Kg/cm2 蒸汽、水、空氣：0.5∽15 蒸汽、水、空氣：1∽15
最大耐壓力Kg/cm2 20
工作溫度℃ -5∽180（US工作溫度-5∽200℃）
使用電壓范圍 ±10%
本體材質 黃銅和不銹鋼兩種，不銹鋼在型號后加“J”
油封材質 聚四氟乙烯•PTFE
外形尺寸L×H 82×146 82×146 82×146 91×162 112×185 112×185 165×225

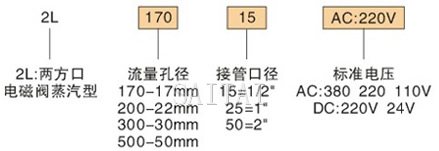

訂貨代碼
備注：其它電壓請與工廠接洽。需要不銹鋼體，請在訂貨時提出，型號后面加J，如：2L-170-20-J

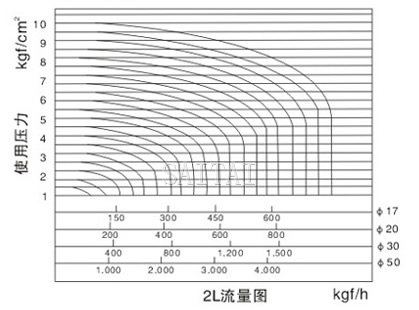

流量曲線表
2L170-15 2L200-25 2L300-25 2L500-50 2L170-20 2L300-40 飽和水蒸氣
流量曲線表
注：
1.本網頁的2L蒸汽電磁閥結構、結構圖、尺寸、參數均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰閥門營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
