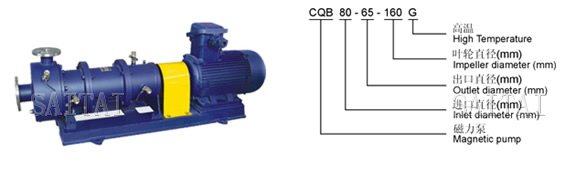

CQB-G型高溫磁力驅動離心泵

CQB-G型高溫磁力驅動離心泵（簡稱CQB-G高溫磁力泵），又稱CQB-G高溫保溫泵。通常由電機，磁力耦合器，水冷卻裝置和耐腐蝕離心泵四大部分組成，其主要特點是利用磁力耦合器傳遞動力。當電動機帶動磁力耦合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而無泄漏。磁力耦合器的磁性材料采用耐高溫型稀土永磁材料，能承受280度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力耦合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。 泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4Mcu、鈦合金、鎳基合金等耐腐蝕材料。 CQB-G系列磁力泵是全國聯合設計開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標接近國外同類產品水平，其型式、基本參數及技術性能符合JB/T7742-95《小型磁力傳動離心泵》標準要求。

CQB-G高溫磁力泵主要用途及適用環境

CQB-G系列磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1.6Mpa，溫度不超過280℃，密度不大于1840kg/m3，粘度不大于30cm2/s的不含硬顆粒和纖維的液體。 采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器，減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使高溫磁力泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在高溫磁力泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。適用于輸送高溫介質，溫度≤300℃。

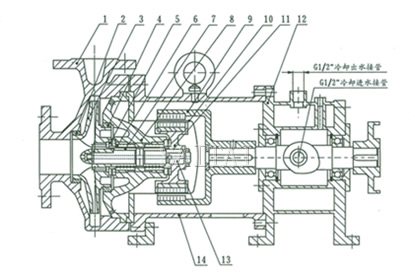

CQB-G高溫磁力泵結構說明

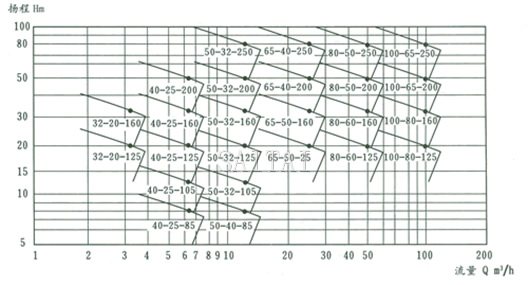

CQB-G高溫磁力泵型譜圖

CQB-G高溫磁力泵性能參數

CQB-G高溫磁力泵安裝和調試

（一） 高溫磁力泵應水平安裝，開車前應檢查冷卻箱之間潤滑油油位，若油位過低時應及時補充，開泵前，首先應打開冷卻水回路，進水管閥門的開啟度應根據正常工作后冷卻出水管的溫度進行調節。
（二） 當抽吸液面高于泵軸心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時，管道需配備底閥。
（三） 泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要禁固。
（四） 檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五） 電機啟動后，緩慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
（六） 泵停止工作前，應先關閉排出閥門，然后切斷電源，再關閉冷卻水管閥門。

使用注意事項

（一） 因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以相對禁止空運轉，同時避免在工作中途停電后再啟動所造成時空載運轉。
（二） 被輸送介質中，若含有固體顆粒，泵入口要加過濾網；如含有鐵磁質微粒，需加磁性過濾器。
（三） 被輸送的介質及其溫度應在泵材允許范圍（詳見附表）。泵的使用溫度＜280℃，最大工作壓力1.6Mpa，密度不大于1840kg/m3，粘度不大于30cm2/s的不含硬顆粒和纖維的液體。特殊工況應嚴格按合同協議規定。
（四） 對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
（五） 磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
（六） 本系列泵內外磁性聯軸器采用高性能永磁材料，可能對下列器件產生潛在危害，請將下列器件與本系列泵保持距離。如：心臟起搏器、信用卡及其它磁卡、計算器、計算機磁盤、手表等。

CQB-G高溫磁力泵故障與排除方法

注：
1.本網頁的CQB-G型高溫磁力驅動離心泵結構、結構圖、尺寸、參數、流量、揚程、電機轉速等主要性能參數，以及安裝尺寸圖、安裝尺寸表均只適用于參考，詳細CAD圖、安裝圖、以及產品說明書請向賽泰水泵營銷人員索取。
2.由于編輯水平有限，錯誤和不妥之處在所難免，真誠希望您批評指正。
